SLIDER 25
25mm滑扣

● 适用25mm织带
● 一侧为双杠梯扣，方便调节织带
● 多功能应用领域，可用于如手袋，背包，挎包等等

打开方式：　　　　　横向滑动
适用织带宽度：　　　25 mm
重量：　　　　　　　21 g
尺寸(长×宽×高)：　　50,0 × 40,1 × 15,4 mm
材质：　　　　　　　PA66GF15
静态受力：　　　　　25 kg
颜色：　　　　　　　黑色
装配：　　　　　　　织带, 单杠, 梯扣调节

SLIDER 25 STST shield
25mm不锈钢盖滑扣

● 适用25mm织带
● 美观大方的金属面盖，可定制标志
● 一侧为双杠梯扣，方便调节织带
● 多功能应用领域，可用于如手袋，背包，挎包等等

打开方式：　　　　　横向滑动
适用织带宽度：　　　25 mm
重量：　　　　　　　25 g
尺寸(长×宽×高)：　　50,2 × 40,3 × 15,4 mm
材质：　　　　　　　PA66GF15, 不锈钢
静态受力：　　　　　25 kg
颜色：　　　　　　　黑色
装配：　　　　　　　织带, 单杠, 梯扣调节

SLIDER 25 plastic shield
25mm胶盖滑扣

● 适用25mm织带
● 盖面可根据需求定制标志
● 一侧为双杠梯扣，方便调节织带
● 多功能应用领域，可用于如手袋，背包，挎包等等

打开方式：　　　　　横向滑动
适用织带宽度：　　　25 mm
重量：　　　　　　　22 g
尺寸(长×宽×高)：　　50,2 × 40,3 × 15,4 mm
材质：　　　　　　　PA66GF15
静态受力：　　　　　25 kg
颜色：　　　　　　　黑色
装配：　　　　　　　织带, 单杠, 梯扣调节

SLIDER 40
40mm滑扣

● 适用40mm织带
● 可根据需求定制标志
● 一侧为双杠梯扣，方便调节织带
● 多功能应用领域，可用于如手袋，背包，挎包等等

打开方式：　　　　　横向滑动
适用织带宽度：　　　40 mm
重量：　　　　　　　28 g
尺寸(长×宽×高)：　　57,6 × 49,0 × 16,5 mm
材质：　　　　　　　PA66GF15
静态受力：　　　　　30 kg
颜色：　　　　　　　黑色
装配：　　　　　　　织带, 单杠, 梯扣调节

25 sandblasted flap + pull tab RC
25mmV型扣喷砂面板 + 拉环 再生塑料 蓝色

● 适用25mm织带
● 满足行业和客户需要在产品中使用一定比例再生材料的要求
● 更环保的V型扣，保持质量和功能
● 减少和回收塑料垃圾
● 是多种应用领域的理想扣具，如背带系统，户外用品，时尚服饰

打开方式：　　　　　　上提
适用织带宽度：　　　　25 mm
重量：　　　　　　　　24 g
尺寸(长x宽x高):　　　　74,0 × 34,2 × 13,5 mm
静态受力：　　　　　　60 kg
装配：　　　　　　　　织带, 单杠, 梯扣调节

注意
本品适用于与安全相关的应用。
但不适用于狗牵引绳。如客户欲将本品用于狗项圈，必须自行经过严格测试无问题后方可允许。
可带拉环或不带拉环交货，拉环孔尺寸：4X2mm。
V型扣系列中所有母扣与所有公扣可以任意搭配使用。
不可搭配小号V型扣使用， 小号V型扣可以通过产品名称中附加的“S/小号”来识别。

25 black flap + pull tab RC
25mmV型扣黑色电泳面板 + 拉环 再生塑料 黑色

● 适用25mm织带
● 满足行业和客户需要在产品中使用一定比例再生材料的要求
● 更环保的V型扣，保持质量和功能
● 减少和回收塑料垃圾

打开方式：　　　　　　上提
适用织带宽度：　　　　25 mm
重量：　　　　　　　　24 g
尺寸(长x宽x高):　　　　74,0 × 34,2 × 13,5 mm
静态受力：　　　　　　60 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　织带, 单杠, 梯扣调节

注意：
本品适用于与安全相关的应用。
但不适用于狗牵引绳。如客户欲将本品用于狗项圈，必须自行经过严格测试无问题后方可允许。
可带拉环或不带拉环交货，拉环孔尺寸：4X2mm。
V型扣系列中所有母扣与所有公扣可以任意搭配使用。
不可搭配小号V型扣使用， 小号V型扣可以通过产品名称中附加的“S/小号”来识别。

V-BUCKLE S 20 SB black flap + pull tab
20mm小号V型扣单杠黑色电泳面板+拉环

● 小版V型扣，适用20mm织带
● 黑色电泳不锈钢面板
● 设计精致小巧，是时尚服饰、鞋类和配饰的理想选择

打开方式：　　　　　　上提
适用织带宽度：　　　　20 mm
重量：　　　　　　　　ca. 8 g
尺寸(长x宽x高):　　　　38,0 × 27,4 × 9,3 mm
材质：　　　　　　　　PA66GF30, 不锈钢
静态受力：　　　　　　27 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　织带, 单杠

注意：
本品不适合用于人身安全设备。
交货时带黑色拉环。
所有小号V型扣母扣与所有小号V型扣公扣可以任意搭配使用。这些可以通过产品名称中附加的“S/小号”来识别。

V-BUCKLE S 20 SB + pull tab
20mm小号V型扣单杠+拉环

● 小版V型扣，适用20mm织带
● 设计精致小巧，是时尚服饰、鞋类和配饰的理想选择

打开方式：　　　　　　上提
适用织带宽度：　　　　20 mm
重量：　　　　　　　　ca. 8 g
尺寸(长x宽x高):　　　　38,0 × 27,4 × 9,3 mm
材质：　　　　　　　　PA66GF30, 不锈钢
静态受力：　　　　　　27 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　织带, 单杠

注意：
本品不适合用于人身安全设备。
交货时带黑色拉环。
所有小号V型扣母扣与所有小号V型扣公扣可以任意搭配使用。这些可以通过产品名称中附加的“S/小号”来识别。

V-BUCKLE S 15 SB black flap + pull tab
15mm小号V型扣单杠黑色电泳面板+拉环

● 小版V型扣，适用15mm织带
● 黑色电泳不锈钢面板
● 设计精致小巧，是时尚服饰、鞋类和配饰的理想选择

打开方式：　　　　　　上提
适用织带宽度：　　　　15 mm
重量：　　　　　　　　ca. 8 g
尺寸(长x宽x高):　　　　38,0 × 21,0 × 9,3 mm
材质：　　　　　　　　PA66GF30, 不锈钢
静态受力：　　　　　　34 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　织带, 单杠

注意：
本品不适合用于人身安全设备。
交货时带黑色拉环。
所有小号V型扣母扣与所有小号V型扣公扣可以任意搭配使用。这些可以通过产品名称中附加的“S/小号”来识别。

V-BUCKLE S 15 SB + pull tab
15mm小号V型扣单杠+拉环

● 小版V型扣，适用15mm织带
● 设计精致小巧，是时尚服饰、鞋类和配饰的理想选择

打开方式：　　　　　　上提
适用织带宽度：　　　　15 mm
重量：　　　　　　　　ca. 8 g
尺寸(长x宽x高):　　　　38,0 × 21,0 × 9,3 mm
材质：　　　　　　　　PA66GF30, 不锈钢
静态受力：　　　　　　34 kg
颜色：　　　　　　　　黑色/不锈钢
装配：　　　　　　　　织带, 单杠

注意：
本品不适合用于人身安全设备。
交货时带黑色拉环。
所有小号V型扣母扣与所有小号V型扣公扣可以任意搭配使用。这些可以通过产品名称中附加的“S/小号”来识别。

HOOK 20 rope sewable RC
20mm穿绳钩扣可车缝 再生塑料 蓝色

● 超薄外形
● 穿绳及车缝版
● 母扣有车缝边
● 绳可调节
● 非常适合要求小且薄的扣具的产品，如鞋类、服装和其它纺织产品
● 满足行业和客户需要在产品中使用一定比例再生材料的要求
● 更环保的V型扣，保持质量和功能
● 减少和回收塑料垃圾

打开方式：　　　　　　上提
重量：　　　　　　　　6 g
尺寸(长x宽x高):　　　　32,4 × 26,8 × 8,3 mm
线绳直径：　　　　　　2,5-3,0 mm
静态受力：　　　　　　2 kg
装配：　　　　　　　　夹住, 车缝, 熔接, 绳

注意：
橡根绳可被压紧，请选用直径尺寸合适的橡根绳。
本品交货时不含橡根绳。

HOOK 20 rope sewable RC
20mm穿绳钩扣可车缝 再生塑料 黑色

● 超薄外形
● 穿绳及车缝版
● 母扣有车缝边
● 绳可调节
● 非常适合要求小且薄的扣具的产品，如鞋类、服装和其它纺织产品
● 满足行业和客户需要在产品中使用一定比例再生材料的要求
● 更环保的V型扣，保持质量和功能
● 减少和回收塑料垃圾

打开方式：　　　　　　上提
重量：　　　　　　　　6 g
尺寸(长x宽x高):　　　　32,4 × 26,8 × 8,3 mm
线绳直径：　　　　　　2,5-3,0 mm
静态受力：　　　　　　2 kg
装配：　　　　　　　　夹住, 车缝, 熔接, 绳

注意：
橡根绳可被压紧，请选用直径尺寸合适的橡根绳。
本品交货时不含橡根绳。

STRIPE FW rope RC
穿绳鞋扣片 再生塑料 黑色

● 公扣可车缝，母扣可穿1.8-2.5mm直径绳子
● 建议用合成纤维类绳子
● 用绳多样化便于产品设计
● 满足行业和客户需要在产品中使用一定比例再生材料的要求
● 更环保的V型扣，保持质量和功能
● 减少和回收塑料垃圾

打开方式：　　　　　　上提
重量：　　　　　　　　7 g
尺寸(长x宽x高):　　　　32,0 × 31,0 × 8,0 mm
线绳直径：　　　　　　1,8 - 2,5 mm
使用面料厚度：　　　　2.0mm内（垫在面料底部车缝时）
装配：　　　　　　　　车缝，线绳

注意：
本品不适宜人身安全设备。
有适用2.5-3.5mm直径绳子的版本可供选择（产品款号：F1390-000012(BLK)R）。
绳子的大小取决于其直径。
本品交货时不含绳子。

STRIPE FW rope RC
穿绳鞋扣片 再生塑料 蓝色

● 公扣可车缝，母扣可穿1.8-2.5mm直径绳子
● 建议用合成纤维类绳子
● 用绳多样化便于产品设计
● 满足行业和客户需要在产品中使用一定比例再生材料的要求
● 更环保的V型扣，保持质量和功能
● 减少和回收塑料垃圾

打开方式：　　　　　　上提
重量：　　　　　　　　7 g
尺寸(长x宽x高):　　　　32,0 × 31,0 × 8,0 mm
线绳直径：　　　　　　1,8 - 2,5 mm
使用面料厚度：　　　　2.0mm内（垫在面料底部车缝时）
装配：　　　　　　　　车缝，线绳

注意：
本品不适宜人身安全设备。
有适用2.5-3.5mm直径绳子的版本可供选择（产品款号：F1390-000012(BLK)R）。
绳子的大小取决于其直径。
本品交货时不含绳子。

WINCH compact right
WINCH精巧绞盘-右转

● 小手柄版本，设计精致小巧
● 与鞋带/绳子搭配使用：容易收紧，用绳多样化便于产品设计
● 手柄上提可与底座分离，绳子同时自动解开
● 可以装一条或两条绳子
● 顺时针转/右转（也有逆时针转/左转款式（F1520-L）供选用）
● 使用WINCH精巧绞盘垫片（款号01520），可使用直径小于 1,5 mm 的鞋带/绳子

打开方式：　　　　　　上提
重量：　　　　　　　　7 g
尺寸：　　　　　　　　35 x 35 mm（全底座长 x 宽）
直径 (Ø 高度)：　　 　26,4 mm ; 6,2mm（手柄）
线绳直径：　　　　　　1,0 - 1,6 mm
材质：　　　　　　　　PA6, PP
静态受力：　　　　　　16 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　车缝, 线绳
适用面料厚度：　　　　不超过1,3 mm

注意：
本品不适宜人身安全设备。
各部件可单独选购。
交货时不含鞋带/绳子、WINCH精巧绞盘垫片。
此版本无棘轮功能。

WINCH compact left
WINCH精巧绞盘-左转

● 小手柄版本，设计精致小巧
● 与鞋带/绳子搭配使用：容易收紧，用绳多样化便于产品设计
● 手柄上提可与底座分离，绳子同时自动解开
● 可以装一条或两条绳子
● 逆时针转/左转（也有顺时针转/右转款式（F1520-R）供选用）
● 使用WINCH精巧绞盘垫片（款号01520），可使用直径小于 1,5 mm 的鞋带/绳子

打开方式：　　　　　　上提
重量：　　　　　　　　7 g
尺寸：　　　　　　　　35 x 35 mm（全底座长 x 宽）
直径 (Ø 高度)：　　　　26,4 mm ; 6,2mm（手柄）
线绳直径：　　　　　　1,0 - 1,6 mm
材质：　　　　　　　　PA6, PP
静态受力：　　　　　　16 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　车缝, 线绳
适用面料厚度：　　　　不超过1,3 mm

注意：
本品不适宜人身安全设备。
各部件可单独选购。
交货时不含鞋带/绳子、WINCH精巧绞盘垫片。
此版本无棘轮功能。

SLIDER 40 double LL
40mm滑扣 双边双杠梯扣

● 适用40mm织带
● 可根据需求定制标志
● 扣具两边都有双杠梯扣供调节织带
● 多功能应用领域，可用于如手袋，背包，挎包等等

打开方式：　　　　　横向滑动
适用织带宽度：　　　40 mm
重量：　　　　　　　28 g
尺寸(长×宽×高)：　　66,8 × 49,0 × 16,2 mm
材质：　　　　　　　PA66GF15
静态受力：　　　　　25 kg
颜色：　　　　　　　黑色
装配：　　　　　　　织带, 梯扣调节

STRIPE FW rope
穿绳可调节鞋扣片

● 专为鞋类开发
● 公扣可车缝，母扣可穿1.8-2.5mm直径绳子
● 有适用2.5-3.5mm直径绳子的版本可供选择（产品款号：F1390-000012(BLK)）
● 建议用合成纤维类绳子
● 用绳多样化便于产品设计

打开方式：　　　　　　上提
重量：　　　　　　　　7 g
尺寸(长x宽x高):　　　　32,0 × 31,0 × 8,0 mm
线绳直径：　　　　　　1,8 - 2,5 mm
材质：　　　　　　　　PA6
使用面料厚度：　　　　2.0mm内（垫在面料底部车缝时）
颜色：　　　　　　　　黑色
装配：　　　　　　　　车缝，线绳

注意：
本品不适宜人身安全设备。
有适用2.5-3.5mm直径绳子的版本可供选择（产品款号：F1390-000012(BLK)）。
绳子的大小取决于其直径。
本品交货时不含绳子。

WINCH momentum right "by FIDLOCK"
WINCH动力绞盘-右转 "by FIDLOCK"

● 综合了棘轮和锁扣的功能特性
● 手柄上提可从底座上拆下，绳子便能解开
● 可以装一条绳子使用，也可以同时装几条绳子使用（取决于绳子直径）
● 顺时针转/右转（也有逆时针转/左转款式（F1500-L））供选用）
● 是多种应用领域的理想扣具，如鞋类，假肢，箱包

打开方式：　　　　　　上提
重量：　　　　　　　　13 g
直径 (Ø 高度)：　　　　32,8 mm ; 10,5 mm (手柄)
线绳直径：　　　　　　1,2 - 2,75 mm
材质：　　　　　　　　PA6, PA6GF15, ABS
静态受力：　　　　　　20 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　车缝, 熔接

注意：
各部件可单独选购。
交货时不含绳子。

WINCH momentum left "by FIDLOCK"
WINCH动力绞盘-左转 "by FIDLOCK"

● 综合了棘轮和锁扣的功能特性
● 手柄上提可从底座上拆下，绳子便能解开
● 可以装一条绳子使用，也可以同时装几条绳子使用（取决于绳子直径）
● 逆时针转/左转（也有顺时针转/右转款式（F1500-R）供选用）
● 是多种应用领域的理想扣具，如鞋类，假肢，箱包

打开方式：　　　　　　上提
重量：　　　　　　　　13 g
直径 (Ø 高度)：　　　　32,8 mm ; 10,5 mm (手柄)
线绳直径：　　　　　　1,2 - 2,75 mm
材质：　　　　　　　　PA6, PA6GF15, ABS
静态受力：　　　　　　20 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　车缝, 熔接

注意：
各部件可单独选购。
交货时不含绳子。

WINCH momentum left
WINCH动力绞盘-左转

● 综合了棘轮和锁扣的功能特性
● 手柄上提可从底座上拆下，绳子便能解开
● 可以装一条绳子使用，也可以同时装几条绳子使用（取决于绳子直径）
● 逆时针转/左转（也有顺时针转/右转款式（F1500-R）供选用）
● 是多种应用领域的理想扣具，如鞋类，假肢，箱包

打开方式：　　　　　　上提
重量：　　　　　　　　13 g
直径 (Ø 高度)：　　　　32,8 mm ; 10,5 mm (手柄)
线绳直径：　　　　　　1,2 - 2,75 mm
材质：　　　　　　　　PA6, PA6GF15, ABS
静态受力：　　　　　　20 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　车缝, 熔接

注意：
各部件可单独选购。
交货时不含绳子。

WINCH momentum right
WINCH动力绞盘-右转

● 综合了棘轮和锁扣的功能特性
● 上提手柄可将其从底座上拆下，绳子便能解开
● 可以装一条绳子使用，也可以同时装几条绳子使用（取决于绳子直径）
● 顺时针转/右转（也有逆时针转/左转款式（F1500-L））供选用）
● 是多种应用领域的理想扣具，如鞋类，假肢，箱包

打开方式：　　　　　　上提
重量：　　　　　　　　13 g
直径 (Ø 高度)：　　　　32,8 mm ; 10,5 mm (手柄)
线绳直径：　　　　　　1,2 - 2,75 mm
材质：　　　　　　　　PA6, PA6GF15, ABS
静态受力：　　　　　　20 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　车缝, 熔接

注意：
各部件可单独选购。
交货时不含绳子。

HOOK 15 FW sewable
15mm鞋扣可车缝

● 公扣部分适用15mm织带
● 母扣部分可以车缝
● 带拉环进一步方便打开
● D型圈加滑动条使织带可调节
● 为鞋类设计，同时使用其他各种应用

打开方式：　　　　　　上提
织带宽度：　　　　　　15 mm
重量：　　　　　　　　10 g
尺寸(长x宽x高):　　　　46,8 x 27,8 x 12,6 mm (含D型圈)
材质：　　　　　　　　PA6, 不锈钢
颜色：　　　　　　　　黑色
装配：　　　　　　　　车缝, 织带, 熔接, 滑动条

注意：
交货时含拉环。

HOOK 20 rope
20mm穿绳钩扣

● 超薄外形
● 适用20mm织带和橡根绳
● 橡根绳可调节
● 非常适合用在背包，鞋子，或者运动装上

打开方式：　　　　　　上提
适用织带宽度：　　　　20 mm
重量：　　　　　　　　7 g
尺寸(长x宽x高):　　　　31,5 × 26,8 × 8,5 mm
线绳直径：　　　　　　3.0 mm
材质：　　　　　　　　PA66GF15
静态受力：　　　　　　3 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　织带, 夹住 绳, 单杠

注意：
橡根绳可被压紧，请选用直径尺寸合适的橡根绳。
本品交货时不含橡根绳。

HOOK 20 rope sewable
20mm穿绳钩扣可车缝

● 超薄外形
● 穿绳及车缝版
● 母扣有车缝边
● 绳可调节
● 非常适合要求小且薄的扣具的产品，如鞋类、服装和其它纺织产品

打开方式：　　　　　　上提
重量：　　　　　　　　6 g
尺寸(长x宽x高):　　　　32,4 × 26,8 × 8,3 mm
线绳直径：　　　　　　2,5-3,0 mm
材质：　　　　　　　　PA66GF15
静态受力：　　　　　　3 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　夹住, 车缝, 熔接, 绳

注意：
橡根绳可被压紧，请选用直径尺寸合适的橡根绳。
本品交货时不含橡根绳。

HOOK 20 rope sewable X3
20mm穿绳钩扣可车缝三边

● 超薄外形
● 穿绳及车缝版
● 母扣有3条车缝边
● 绳可调节
● 非常适合要求小且薄的扣具的产品，如鞋类、服装和其它纺织产品

打开方式：　　　　　　上提
重量：　　　　　　　　7 g
尺寸(长x宽x高):　　　　32,4 × 42,8 × 8,6 mm
线绳直径：　　　　　　3.0 mm
材质：　　　　　　　　PA66GF15
静态受力：　　　　　　3 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　夹住, 车缝, 熔接, 绳

注意：
橡根绳可被压紧，请选用直径尺寸合适的橡根绳。
本品交货时不含橡根绳。

HOOK 20 rope adjuster
20mm穿绳钩扣可调节

● 超薄外形
● 适用20mm织带和橡根绳
● 穿进织带，在织带上保持可移动功能
● 橡根绳可调节
● 非常适合用在背包，鞋子，或者运动装上

打开方式：　　　　　　上提
适用织带宽度：　　　　20 mm
重量：　　　　　　　　7 g
尺寸(长x宽x高):　　　　37,3 × 26,8 × 8,5 mm
线绳直径：　　　　　　3.0 mm
材质：　　　　　　　　PA66GF15
静态受力：　　　　　　3 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　夹住, 织带, 绳, 日字扣

注意：
橡根绳可被压紧，请选用直径尺寸合适的橡根绳。
本品交货时不含橡根绳。

HOOK 20 tanka sewable X3
20mm穿绳钩扣可调节

● 超薄外形
● 穿绳及车缝版
● 母扣有3条车缝边
● 按下小按钮即可调节绳子
● 非常适合要求小且薄的扣具的产品，如鞋类、服装和其它纺织产品

打开方式：　　　　　　上提
重量：　　　　　　　　8 g
尺寸(长x宽x高):　　　　32,4 × 42,8 × 12,2 mm
线绳直径：　　　　　　2,0-3,5 mm
材质：　　　　　　　　P A66GF15, PA6
静态受力：　　　　　　20 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　夹住, 车缝, 熔接, 绳

注意：
按下小按钮即可放松绳子，不按下小按钮时绳子是夹紧状态。
本品交货时不含橡根绳。
本品带Fidlock标志。

HOOK 25 plastic
25mm胶钩扣

● 与25mm摩托车头盔铝钩扣有相同的外型，但材质不同，价格较低
● 静态受力可达30公斤
● D型圈加滑动条使织带可调节
● 是常规应用的理想选择，如包类或鞋类开

打开方式：　　　　　　上提
织带宽度：　　　　　　25 mm
重量：　　　　　　　　13 g
尺寸(长x宽x高):　　　　49,2 × 34 × 11,8 mm (含D型圈)
材质：　　　　　　　　PA6, PA66GF15, 不锈钢
静态受力：　　　　　　30 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　织带, 单杠, 滑动条

HOOK Toggle Latch
栓锁套扣

● 专为骨科领域的应用而开发
● 轻松安装和调整，非常适合用于假肢

打开方式：　　　　　　上提
适用织带宽度：　　　　25 mm
重量：　　　　　　　　23 g
尺寸(长x宽x高):　　　　106,6 × 37,4 × 14,6 mm
材质：　　　　　　　　PA6, POM, 不锈钢
静态受力：　　　　　　45 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　织带, 铆钉（交货时不含）, 单杠

V-BUCKLE 20 black flap + pull tab glow in the dark
夜光20mmV型扣黑色电泳面板+拉环

● 细长版，适用20mm织带
● 黑色电泳不锈钢面板
● 夜光材质
● 是多种应用领域的理想扣具，如箱包，时尚服饰，鞋类

打开方式：　　　　　　上提
适用织带宽度：　　　　20 mm
重量：　　　　　　　　21 g
尺寸(长x宽x高):　　　　74,0 × 32,2 × 13,3 mm
材质：　　　　　　　　PA 12 + 荧光物质, 不锈钢
静态受力：　　　　　　50 kg
颜色：　　　　　　　　半透明
装配：　　　　　　　　织带, 单杠, 梯扣调节

注意：
可用于有特殊安全要求的应用场合。
不适用于狗牵引绳。如客户欲将本品用于狗项圈，必须自行经过严格测试无问题后方可允许。
可带拉环或不带拉环交货，拉环孔尺寸：4X2mm。
V型扣系列中所有母扣与所有公扣可以任意搭配使用。
不可搭配小号V型扣使用， 小号V型扣可以通过产品名称中附加的“S/小号”来识别。

WINCH compact right clip-in base
WINCH精巧绞盘（插入式底座）-右转

● 插入式底座的磁芯部件可以在生产后期插入
● 小手柄版本，设计精致小巧
● 可以装一条或两条绳子，容易收紧，用绳多样化便于产品设计
● 上提手柄可将其从底座上拆下，绳子便能解开
● 顺时针转/右转（也有逆时针转/左转款式（F1540-L）供选用）

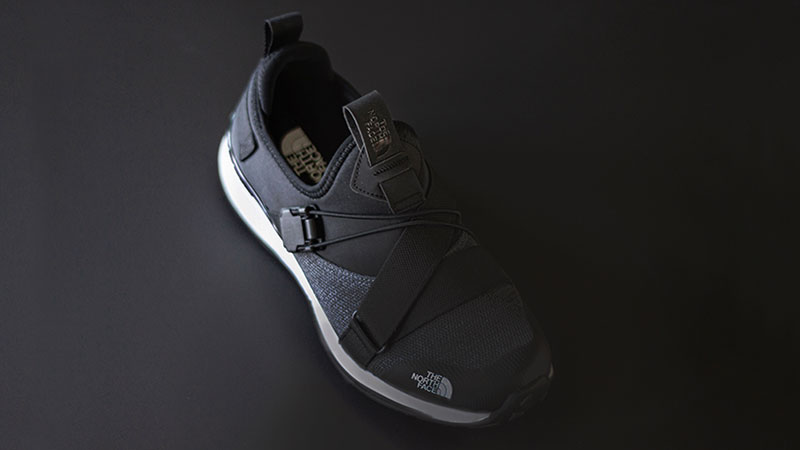

● 主要用于鞋类

打开方式：　　　　　　上提
重量：　　　　　　　　9 g
尺寸：　　　　　　　　37,0 × 37,0 mm (全底座长x宽)
直径 (Ø 高度)：　　　　26,4 mm (手柄); 5,1 mm
线绳直径：　　　　　　1 - 1,6 mm
材质：　　　　　　　　PA6, PP
静态受力：　　　　 16 kg（手柄）
颜色：　　　　　　　　黑色
装配：　　　　　　　　插入, 车缝, 穿绳
适用面料厚度：　　　　< 3,0 mm
装配工具：　　　　　　TOOL30

注意：
本品不适宜人身安全设备。
各部件可单独选购。
交货时不含绳子。

WINCH compact left clip-in base
WINCH精巧绞盘（插入式底座）-左转

● 插入式底座的磁芯部件可以在生产后期插入
● 小手柄版本，设计精致小巧
● 可以装一条或两条绳子，容易收紧，用绳多样化便于产品设计
● 上提手柄可将其从底座上拆下，绳子便能解开
● 逆时针转/左转（也有顺时针转/右转款式（F1540-R）供选用）
● 主要用于鞋类

打开方式：　　　　　　上提
重量：　　　　　　　　9 g
尺寸：　　　　　　　　37,0 × 37,0 mm (全底座长x宽)
直径 (Ø 高度)：　　　　26,4 mm (手柄); 5,1 mm
线绳直径：　　　　　　1 - 1,6 mm
材质：　　　　　　　　PA6, PP
静态受力：　　　　 16 kg（手柄）
颜色：　　　　　　　　黑色
装配：　　　　　　　　插入, 车缝, 穿绳
适用面料厚度：　　　　< 3,0 mm
装配工具：　　　　　　TOOL30

注意：
本品不适宜人身安全设备。
各部件可单独选购。
交货时不含绳子。

WINCH elegance right clip-in base
WINCH优雅绞盘（插入式底座）-右转

● 插入式底座的磁芯部件可以在生产后期插入
● 加配了一个软手感的手柄
● 综合了棘轮和锁扣的功能特性
● 上提手柄可将其从底座上拆下，绳子便能解开
● 可以装一条绳子使用，也可以同时装几条绳子使用（取决于绳子直径）
● 顺时针转/右转（也有逆时针转/左转款式（F1550-L）供选用）

打开方式：　　　　　　上提
重量：　　　　　　　　12 g
尺寸：　　　　　　　　37,0 × 37,0 mm (全底座长x宽)
直径 (Ø 高度)：　　　　34,0 mm ; 10,5 mm(手柄)
线绳直径：　　　　　　1,2 - 2,75 mm
材质：　　　　　　　　PA6, PA6GF15, ABS, TPU
静态受力：　　　　　　20 kg（手柄）
颜色：　　　　　　　　黑色
装配：　　　　　　　　车缝, 插入, 穿绳
适用面料厚度：　　　　< 3,0 mm
装配工具：　　　　　　TOOL30

注意：
本品不适宜人身安全设备。
各部件可单独选购。
交货时不含绳子。

WINCH elegance left clip-in base
WINCH优雅绞盘（插入式底座）-左转

● 插入式底座的磁芯部件可以在生产后期插入
● 加配了一个软手感的手柄
● 综合了棘轮和锁扣的功能特性
● 上提手柄可将其从底座上拆下，绳子便能解开
● 可以装一条绳子使用，也可以同时装几条绳子使用（取决于绳子直径）
● 逆时针转/左转（也有顺时针转/右转款式（F1550-R）供选用）

打开方式：　　　　　　上提
重量：　　　　　　　　12 g
尺寸：　　　　　　　　37,0 × 37,0 mm (全底座长x宽)
直径 (Ø 高度)：　　　　34,0 mm ; 10,5 mm(手柄)
线绳直径：　　　　　　1,2 - 2,75 mm
材质：　　　　　　　　PA6, PA6GF15, ABS, TPU
静态受力：　　　　　　20 kg（手柄）
颜色：　　　　　　　　黑色
装配：　　　　　　　　车缝, 插入, 穿绳
适用面料厚度：　　　　< 3,0 mm
装配工具：　　　　　　TOOL30

注意：
本品不适宜人身安全设备。
各部件可单独选购。
交货时不含绳子。

V-BUCKLE 25 LL black flap + pull tab
25mmV型扣双杠梯扣黑色电泳面板 + 拉环

● 自保安全：扣件承受的载荷越大，就越难打开
● 双杠黑色面板，适用25mm织带（两侧可调节）
● 是多种应用领域的理想扣具，如背带系统，户外用品，时尚服饰

打开方式：　　　　　　上提
适用织带宽度：　　　　25 mm
重量：　　　　　　　　26 g
尺寸(长x宽x高):　　　　79,6 × 34,2 × 11,6 mm
材质：　　　　　　　　PA66GF, 不锈钢
静态受力：　　　　　　70 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　织带, 梯扣调节

注意
本品适用于与安全相关的应用。
但不适用于狗牵引绳。如客户欲将本品用于狗项圈，必须自行经过严格测试无问题后方可允许。
可带拉环或不带拉环交货，拉环孔尺寸：4X2mm。
V型扣系列中所有母扣与所有公扣可以任意搭配使用。
不可搭配小号V型扣使用， 小号V型扣可以通过产品名称中附加的“S/小号”来识别。

V-BUCKLE 25 SB black flap + pull tab
25mmV型扣单杠黑色电泳面板 + 拉环

● 自保安全：扣件承受的载荷越大，就越难打开
● 单杠黑色面板，适用25mm织带（两侧固定连接，不可调整）
● 是多种应用领域的理想扣具，如背带系统，户外用品，时尚服饰

打开方式：　　　　　　上提
适用织带宽度：　　　　25 mm
重量：　　　　　　　　23 g
尺寸(长x宽x高):　　　　66,7 × 34,2 × 11,6 mm
材质：　　　　　　　　PA66GF, 不锈钢
静态受力：　　　　　　70 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　织带, 单杠

注意
本品适用于与安全相关的应用。
但不适用于狗牵引绳。如客户欲将本品用于狗项圈，必须自行经过严格测试无问题后方可允许。
可带拉环或不带拉环交货，拉环孔尺寸：4X2mm。
V型扣系列中所有母扣与所有公扣可以任意搭配使用。
不可搭配小号V型扣使用， 小号V型扣可以通过产品名称中附加的“S/小号”来识别。

V-BUCKLE 25 SB/LL + pull tab
25mmV型扣 单杠/双杠梯扣 + 拉环

● 自保安全：扣件承受的载荷越大，就越难打开
● 适用25mm织带，母扣部分含梯扣调节，公扣部分含单杠
● 是多种应用领域的理想扣具，如背带系统，户外用品，时尚服饰

打开方式：　　　　　　上提
适用织带宽度：　　　　25 mm
重量：　　　　　　　　24 g
尺寸(长x宽x高):　　　　72,2 × 34,2 × 11,6 mm
材质：　　　　　　　　PA66GF, 不锈钢
静态受力：　　　　　　70 kg
颜色：　　　　　　　　黑色 / 不锈钢
装配：　　　　　　　　织带, 单杠, 梯扣调节

注意
本品适用于与安全相关的应用。
但不适用于狗牵引绳。如客户欲将本品用于狗项圈，必须自行经过严格测试无问题后方可允许。
可带拉环或不带拉环交货，拉环孔尺寸：4X2mm。
V型扣系列中所有母扣与所有公扣可以任意搭配使用。
不可搭配小号V型扣使用， 小号V型扣可以通过产品名称中附加的“S/小号”来识别。

V-buckle 25 sewable black+ pull tab
25mmV型扣车缝版黑色电泳面板+拉环

● 可以直接车缝到面料上面或者下面，适用25mm织带
● 黑色电泳不锈钢面板
● 是纺织产品的理想扣具，如时尚服装，鞋类和包类

打开方式：　　　　　　上提
适用织带宽度：　　　　25 mm
重量：　　　　　　　　26 g
尺寸(长x宽x高):　　　　69,5 × 47,2 × 16,0 mm
材质：　　　　　　　　PA6, PA66GF15, 不锈钢
静态受力：　　　　　　＜60 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　车缝, 织带, 梯扣调节

注意：
本品不适宜人身安全设备。
受力取决于产品车缝在面料上的方式及所用面料（因此可能不同）。
可带拉环或不带拉环交货，拉环孔尺寸：4X2mm。
V型扣系列中所有母扣与所有公扣可以任意搭配使用。
打开方式：　　　　　　上提

V-buckle 25 sewable + pull tab
25mmV型扣车缝版+拉环

● 可以直接车缝到面料上面或者下面，适用40mm织带
● 是纺织产品的理想扣具，如时尚服装，鞋类和包类

打开方式：　　　　　　上提
适用织带宽度：　　　　25 mm
重量：　　　　　　　　26 g
尺寸(长x宽x高):　　　　69,5 × 47,2 × 16,0 mm
材质：　　　　　　　　PA6, PA66GF30, 不锈钢
静态受力：　　　　　　＜60 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　车缝, 织带, 梯扣调节

注意：
本品不适宜人身安全设备。
受力取决于产品车缝在面料上的方式及所用面料（因此可能不同）。
可带拉环或不带拉环交货，拉环孔尺寸：4X2mm。
V型扣系列中所有母扣与所有公扣可以任意搭配使用。

V-buckle 20 black flap + pull tab
20mmV型扣黑色电泳面板+拉环

● 细长版，适用20mm织带
● 黑色电泳不锈钢面板
● 是多种应用领域的理想扣具，如箱包，时尚服饰，鞋类

打开方式：　　　　　　上提
适用织带宽度：　　　　20 mm
重量：　　　　　　　　23 g
尺寸(长x宽x高):　　　　74,0 × 34,2 × 13,5 mm
材质：　　　　　　　　PA66GF30, 不锈钢
静态受力：　　　　　　70 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　织带, 单杠, 梯扣调节

注意：
本品不适合用于人身安全设备。
可带拉环或不带拉环交货，拉环孔尺寸：4X2mm。
V型扣系列中所有母扣与所有公扣可以任意搭配使用。
不可搭配小号V型扣使用， 小号V型扣可以通过产品名称中附加的“S/小号”来识别。

V-buckle 20 + pull tab
20mmV型扣 + 拉环

● 细长版，适用20mm织带
● 是多种应用领域的理想扣具，如箱包，时尚服饰，鞋类

打开方式：　　　　　　上提
适用织带宽度：　　　　20 mm
重量：　　　　　　　　23 g
尺寸(长x宽x高):　　　　74,0 × 34,2 × 13,5 mm
材质：　　　　　　　　PA66GF30, 不锈钢
静态受力：　　　　　　70 kg
颜色：　　　　　　　　黑色 / 不锈钢
装配：　　　　　　　　织带, 单杠, 梯扣调节

注意：
本品不适合用于人身安全设备。
可带拉环或不带拉环交货，拉环孔尺寸：4X2mm。
V型扣系列中所有母扣与所有公扣可以任意搭配使用。
不可搭配小号V型扣使用， 小号V型扣可以通过产品名称中附加的“S/小号”来识别。
可提供透明版（产品款号: FV-14210(CLR)）。

V-buckle 25 swivel mount black flap + pull tab
25mmV型扣螺丝版黑色电泳面板+拉环

● 自保安全：扣件承受的载荷越大，就越难打开
● 螺丝安装，适用25mm织带
● 黑色电泳不锈钢面板
● 是多种应用领域的理想扣具，如背带系统，户外用品，时尚服饰

打开方式：　　　　　　上提
适用织带宽度：　　　　25 mm
重量：　　　　　　　　27 g
尺寸(长x宽x高):　　　　72,8 × 34,2 × 16,0 mm
材质：　　　　　　　　PA66GF30, 不锈钢
静态受力：　　　　　　70 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　织带, 螺丝, 梯扣调节

注意：
本品适用于与安全相关的应用。
但不适用于狗牵引绳。如客户欲将本品用于狗项圈，必须自行经过严格测试无问题后方可允许。
可带拉环或不带拉环交货，拉环孔尺寸：4X2mm。
V型扣系列中所有母扣与所有公扣可以任意搭配使用。
不可搭配小号V型扣使用， 小号V型扣可以通过产品名称中附加的“S/小号”来识别。

V-buckle 25 swivel mount + pulltab
25mmV型扣螺丝版+拉环

● 自保安全：扣件承受的载荷越大，就越难打开
● 螺丝安装，适用25mm织带
● 是多种应用领域的理想扣具，如背带系统，户外用品，时尚服饰

打开方式：　　　　　　上提
适用织带宽度：　　　　25 mm
重量：　　　　　　　　27 g
尺寸(长x宽x高):　　　　72,8 × 34,2 × 16,0 mm
材质：　　　　　　　　PA66GF30, 不锈钢
静态受力：　　　　　　70 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　织带, 螺丝, 梯扣调节

注意：
本品适用于与安全相关的应用。
但不适用于狗牵引绳。如客户欲将本品用于狗项圈，必须自行经过严格测试无问题后方可允许。
可带拉环或不带拉环交货，拉环孔尺寸：4X2mm。
V型扣系列中所有母扣与所有公扣可以任意搭配使用。
不可搭配小号V型扣使用， 小号V型扣可以通过产品名称中附加的“S/小号”来识别。

V-buckle 40 LL black flap + pull tab
40mmV型扣梯扣版黑色电泳面板+拉环

● 自保安全：扣件承受的载荷越大，就越难打开
● 双杠梯扣版，适用40mm织带（双边都为双杠，可以调节织带）
● 黑色电泳不锈钢面板
● 是多种应用领域的理想扣具，如背带系统，户外用品，时尚服饰

打开方式：　　　　　　上提
适用织带宽度：　　　　40 mm
重量：　　　　　　　　31 g
尺寸(长x宽x高):　　　　95,0 × 49,0 × 14,0 mm
材质：　　　　　　　　PA66GF30, 不锈钢
静态受力：　　　　　　70 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　织带, 梯扣调节

注意：
本品适用于与安全相关的应用。
但不适用于狗牵引绳。如客户欲将本品用于狗项圈，必须自行经过严格测试无问题后方可允许。
可带拉环或不带拉环交货，拉环孔尺寸：4X2mm。
V型扣系列中所有母扣与所有公扣可以任意搭配使用。
不可搭配小号V型扣使用， 小号V型扣可以通过产品名称中附加的“S/小号”来识别。

V-buckle 40 SB black flap + pull tab
40mmV型扣单杠黑色电泳面板＋拉环

● 自保安全：扣件承受的载荷越大，就越难打开
● 单杠版，适用40mm织带（双边都为单杠，织带固定，不可调节）
● 黑色电泳不锈钢面板
● 是多种应用领域的理想扣具，如背带系统，户外用品，时尚服饰

打开方式：　　　　　　上提
适用织带宽度：　　　　40 mm
重量：　　　　　　　　26 g
尺寸(长x宽x高):　　　　80,0 × 49,0 × 13,5 mm
材质：　　　　　　　　PA66GF30, 不锈钢
静态受力：　　　　　　70 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　织带, 单杠

注意：
本品适用于与安全相关的应用。
但不适用于狗牵引绳。如客户欲将本品用于狗项圈，必须自行经过严格测试无问题后方可允许。
可带拉环或不带拉环交货，拉环孔尺寸：4X2mm。
V型扣系列中所有母扣与所有公扣可以任意搭配使用。
不可搭配小号V型扣使用， 小号V型扣可以通过产品名称中附加的“S/小号”来识别。

V-buckle 25 split bar black flap + pull tab
25mmV型扣开口版黑色电泳面板+拉环

● 有开口，方便改装
● 适用25mm织带
● 黑色电泳不锈钢面板
● 是多种应用领域的理想扣具，如袋类，服饰

打开方式：　　　　　　上提
适用织带宽度：　　　　25 mm
重量：　　　　　　　　25 g
尺寸(长x宽x高):　　　　72,0 × 34,0 × 14,0 mm
材质：　　　　　　　　PA66GF30, 不锈钢
静态受力：　　　　　　取决于应用方式
颜色：　　　　　　　　黑色
装配：　　　　　　　　织带, 穿入, 梯扣调节

注意：
本品不适宜人身安全设备。
可带拉环或不带拉环交货，拉环孔尺寸：4X2mm。
V型扣系列中所有母扣与所有公扣可以任意搭配使用。
不可搭配小号V型扣使用， 小号V型扣可以通过产品名称中附加的“S/小号”来识别。

V-buckle 25 black flap + pull tab
25mmV型扣黑色电泳面板+拉环

● 自保安全：扣件承受的载荷越大，就越难打开
● 适用25mm织带
● 黑色电泳不锈钢面板
● 是多种应用领域的理想扣具，如背带系统，户外用品，时尚服饰

打开方式：　　　　　　上提
适用织带宽度：　　　　25 mm
重量：　　　　　　　　25 g
尺寸(长x宽x高):　　　　72,0 × 34,0 × 14,0 mm
材质：　　　　　　　　PA66GF30, 不锈钢
静态受力：　　　　　　70 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　织带, 单杠, 梯扣调节

注意：
本品适用于与安全相关的应用。
但不适用于狗牵引绳。如客户欲将本品用于狗项圈，必须自行经过严格测试无问题后方可允许。
可带拉环或不带拉环交货，拉环孔尺寸：4X2mm。
V型扣系列中所有母扣与所有公扣可以任意搭配使用。
不可搭配小号V型扣使用， 小号V型扣可以通过产品名称中附加的“S/小号”来识别。
