SNAP male M bolt - M5 x 8mm
SNAP中号螺栓公扣-M5 x 8mm（黑色）

● 即是公扣，也是螺丝
● 拧入M5螺母（螺杆长8mm）
● 是自行车或机械工程领域应用的理想配件
● 适配所有的中号母扣

打开方式：　　　　　　取决于母扣部分
重量：　　　　　　　　4 g
直径 (Ø高度):　　　　　12,8 mm; 6,2 mm (不含螺杆长度)
打孔直径：　　　　　　5,0 mm
螺杆长度：　　　　　　8,3 mm
材质：　　　　　　　　铝, 钢（镀锌）
静态受力：　　　　　　60 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　螺纹
适用面料厚度：　　　　8,0 mm

SNAP male M bolt - M5 x 18mm
SNAP中号螺栓公扣-M5 x 18mm（黑色）

● 即是公扣，也是螺丝
● 拧入M5螺母（螺杆长18mm）
● 是自行车或机械工程领域应用的理想配件
● 适配所有的中号母扣

打开方式：　　　　　　取决于母扣部分
重量：　　　　　　　　5 g
直径 (Ø高度):　　　　　12,8 mm; 6,2 mm (不含螺杆长度)
打孔直径：　　　　　　5,0 mm
螺杆长度：　　　　　　18,3 mm
材质：　　　　　　　　铝, 钢（镀锌）
静态受力：　　　　　　60 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　螺纹
适用面料厚度：　　　　18,3 mm

SNAP male L bolt - M5 x 7mm
SNAP大号螺栓公扣-M5 x 7mm（黑色）

● 即是公扣，也是螺丝
● 拧入M5螺母（螺杆长7mm）
● 是自行车或机械工程领域应用的理想配件
● 适配所有的大号母扣

打开方式：　　　　　　取决于母扣部分
重量：　　　　　　　　7 g
直径 (Ø高度):　　　　　17,3 mm; 8,6 mm (不含螺杆长度)
打孔直径：　　　　　　5,0 mm
螺杆长度：　　　　　　7,3 mm
材质：　　　　　　　　铝, 钢（镀锌）
静态受力：　　　　　　60 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　螺纹
适用面料厚度：　　　　7,0 mm

SNAP male L bolt - M5 x 17mm
SNAP大号螺栓公扣-M5 x 17mm（黑色）

● 即是公扣，也是螺丝
● 拧入M5螺母（螺杆长17mm）
● 是自行车或机械工程领域应用的理想配件
● 适配所有的大号母扣

打开方式：　　　　　　取决于母扣部分
重量：　　　　　　　　9 g
直径 (Ø高度):　　　　　17,3 mm; 8,6 mm (不含螺杆长度)
打孔直径：　　　　　　5,0 mm
螺杆长度：　　　　　　17,3 mm
材质：　　　　　　　　铝, 钢（镀锌）
静态受力：　　　　　　60 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　螺纹
适用面料厚度：　　　　17,0 mm

SNAP male M retractable anchor
SNAP 中号锚定螺栓可伸缩公扣

● 平面集成 - 表面上没有突出的元素，与母扣结合时会触发扣锁机制
● 拧入厚材料，例如：木材（建议开孔直径26mm）
● 如果需要，螺栓组件和锚附加组件可以在组装后拧开和拆卸
● 是家具应用的理想选择
● 适配中号母扣，但SNAP中号螺丝母扣(产品款号:05500)除外

打开方式：　　　　　　取决于母扣部分
重量：　　　　　　　　ca. 8 g
尺寸：　　　　　　　　26mm(Ø螺丝环)
直径 (Ø高度):　　　　　33,0 mm; 12,3 mm (缩回状态下&含锚定螺栓)
材质：　　　　　　　　PA66GF15, 不锈钢 (磁化)
静态受力：　　　　　　30 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　螺纹转，螺丝环（包含在内）
组装工具：　　　　　　TOOL 31

SNAP male M retractable screw
SNAP 中号螺丝可伸缩公扣

● 平面集成 - 表面上没有突出的元素，与母扣结合时会触发扣锁机制
● 扣具穿过面料上的开孔（建议开孔直径24mm），用螺丝环拧紧
● 适配中号母扣，但SNAP中号螺丝母扣(产品款号:05500)除外

打开方式：　　　　　　取决于母扣部分
重量：　　　　　　　　ca. 9 g
尺寸：　　　　　　　　36mm(Ø螺丝环)
直径 (Ø高度):　　　　　33,0 mm; 11,1 mm (缩回状态下)
打孔直径：　　　　　　24,0 mm
材质：　　　　　　　　PA66GF15, 不锈钢 (磁化)
静态受力：　　　　　　30 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　螺丝环（包含在内）
组装工具：　　　　　　前面:TOOL 31;后面:TOOL 3

SNAP female M inset screw
SNAP中号内嵌螺丝母扣

● 平面集成 - 表面上没有突出的元素
● 内嵌凹槽扣锁机制
● 扣具穿过面料上的开孔（建议开孔直径36mm），用螺丝环拧紧
● 此款母扣适配所有的中号公扣

打开方式：　　　　　　横向滑动
重量：　　　　　　　　ca,15 g
尺寸： 50 mm (Ø螺丝环)
直径 (Ø高度):　　　　　45,0 mm; 13 mm
打孔直径：　　　　　　36,0 mm
材质：　　　　　　　　PA66GF15，不锈钢（磁化）
静态受力：　　　　　　30 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　螺丝环 (包含在内)
组装工具：　　　　　　前面: TOOL 31；
　　　　　　　　　　　后面: TOOL 3

SNAP female M inset anchor
SNAP中号内嵌锚定螺栓母扣

● 平面集成 - 表面上没有突出的元素
● 内嵌凹槽扣锁机制
● 拧入厚材料，例如：木材（建议开孔直径40mm）
● 如果需要，螺栓组件和锚附加组件可以在组装后拧开和拆卸
● 此款母扣适配所有的中号公扣

打开方式：　　　　　　横向滑动
重量：　　　　　　　　ca,14 g
尺寸： 40 mm (螺栓直径Ø)
直径 (Ø高度):　　　　　45,0 mm; 13,7 mm(缩回状态下 & 含锚定螺栓)
材质：　　　　　　　　PA66GF15，不锈钢（磁化）
静态受力：　　　　　　30 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　螺纹转, 螺丝环 (包含在内)
组装工具：　　　　　　TOOL 31

SNAP male S screw low
SNAP小号螺丝公扣薄

● 外形紧凑简洁
● 适合厚度为0.5-1.5mm的面料（稍薄）
● 组装简便，螺丝夹紧面料
● 适配所有的小号母扣
● 请移至下方“文件”了解有关装配工具的信息

打开方式：　　　　　　取决于母扣部分
重量：　　　　　　　　2 g
直径 (Ø高度):　　　　　18,7 mm; 9,2 mm
打孔直径：　　　　　　8,0 mm
材质：　　　　　　　　PA66GF15
静态受力：　　　　　　2 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　螺纹转
适用面料厚度：　　　　0,5 - 1,5 mm（夹稳）
组装工具：　　　　　　前面: TOOL 4;
　　　　　　　　　　　后面: TOOL 3/TOOL 5/TOOL 23/平面扳手

SNAP male S screw mid
SNAP小号螺丝公扣中

● 外形紧凑简洁
● 适合厚度为1,4-2,9mm的面料
● 组装简便，螺丝夹紧面料
● 适配所有的小号母扣
● 请移至下方“文件”了解有关装配工具的信息

打开方式：　　　　　　取决于母扣部分
重量：　　　　　　　　2 g
直径 (Ø高度):　　　　　18,7 mm; 9,1 mm
打孔直径：　　　　　　8,0 mm
材质：　　　　　　　　PA66GF15
静态受力：　　　　　　2 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　螺纹转
适用面料厚度：　　　　1,4 - 2,9 mm（夹稳）
组装工具：　　　　　　前面: TOOL 4;
　　　　　　　　　　　后面: TOOL 3/TOOL 5/TOOL 23/平面扳手

SNAP male S screw high
SNAP小号螺丝公扣厚

● 外形紧凑简洁
● 适合厚度为2,8-4,0mm的面料
● 组装简便，螺丝夹紧面料
● 适配所有的小号母扣
● 请移至下方“文件”了解有关装配工具的信息

打开方式：　　　　　　取决于母扣部分
重量：　　　　　　　　2 g
直径 (Ø高度):　　　　　18,7 mm; 9,2 mm
打孔直径：　　　　　　8,0 mm
材质：　　　　　　　　PA66GF15
静态受力：　　　　　　2 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　螺纹转
适用面料厚度：　　　　2,8 - 4,0 mm（夹稳）
组装工具：　　　　　　前面: TOOL 4;
　　　　　　　　　　　后面: TOOL 3/TOOL 5/TOOL 23/平面扳手

SNAP male S screw brass (alu) low
SNAP小号黄铜色氧化铝螺丝公扣薄

● 优雅的黄铜色扣面
● 适合厚度为0,5-1,5mm的面料
● 组装简便，螺丝夹紧面料
● 适配所有的小号母扣
● 请移至下方“文件”了解有关装配工具的信息

打开方式：　　　　　　取决于母扣部分
重量：　　　　　　　　3 g
直径 (Ø高度):　　　　　18,7 mm; 9,2 mm
打孔直径：　　　　　　8,0 mm
材质：　　　　　　　　PA66GF15, 铝
静态受力：　　　　　　2 kg
颜色：　　　　　　　　黄铜色
装配：　　　　　　　　螺纹转
适用面料厚度：　　　　0,5 - 1,5 mm（夹稳）
组装工具：　　　　　　前面: TOOL 4;
　　　　　　　　　　　后面: TOOL 3/TOOL 5/TOOL 23/平面扳手

SNAP male S screw brass (alu) high
SNAP小号黄铜色氧化铝螺丝公扣厚

● 优雅的黄铜色扣面
● 适合厚度为2,8-4,0mm的面料
● 组装简便，螺丝夹紧面料
● 适配所有的小号母扣
● 请移至下方“文件”了解有关装配工具的信息

打开方式：　　　　　　取决于母扣部分
重量：　　　　　　　　4 g
直径 (Ø高度):　　　　　18,7 mm; 11,7mm
打孔直径：　　　　　　8,0 mm
材质：　　　　　　　　PA66GF15, 铝
静态受力：　　　　　　2 kg
颜色：　　　　　　　　黄铜色
装配：　　　　　　　　螺纹转
适用面料厚度：　　　　2,8 - 4,0 mm（夹稳）
组装工具：　　　　　　前面: TOOL 4;
　　　　　　　　　　　后面: TOOL 3/TOOL 5/TOOL 23/平面扳手

SNAP male S screw low alu
SNAP小号铝原色氧化螺丝公扣薄

● 精致的铝原色扣面
● 适合厚度为0,5-1,5mm的面料
● 组装简便，螺丝夹紧面料
● 适配所有的小号母扣
● 请移至下方“文件”了解有关装配工具的信息

打开方式：　　　　　　取决于母扣部分
重量：　　　　　　　　3 g
直径 (Ø高度):　　　　　18,7 mm; 9,2 mm
打孔直径：　　　　　　8,0 mm
材质：　　　　　　　　PA66GF15, 铝
静态受力：　　　　　　2 kg
颜色：　　　　　　　　铝原色
装配：　　　　　　　　螺纹转
适用面料厚度：　　　　0,5 - 1,5 mm（夹稳）
组装工具：　　　　　　前面: TOOL 4;
　　　　　　　　　　　后面: TOOL 3/TOOL 5/TOOL 23/平面扳手

SNAP male S screw high alu
SNAP小号铝原色氧化螺丝公扣厚

● 优雅的黄铜色扣面
● 适合厚度为为2,8-4,0mm的面料
● 组装简便，螺丝夹紧面料
● 适配所有的小号母扣
● 请移至下方“文件”了解有关装配工具的信息

打开方式：　　　　　　取决于母扣部分
重量：　　　　　　　　4 g
直径 (Ø高度):　　　　　18,7 mm; 11,7 mm
材质：　　　　　　　　PA66GF15, 铝
静态受力：　　　　　　2 kg
颜色：　　　　　　　　铝原色
装配：　　　　　　　　螺纹转
适用面料厚度：　　　　2,8 - 4,0 mm（夹稳）
组装工具：　　　　　　前面: TOOL 4;
　　　　　　　　　　　后面: TOOL 3/TOOL 5/TOOL 23/平面扳手

SNAP male S sewable
SNAP小号车缝公扣

● 薄尼龙边，易于车缝
● 是纺织品的理想选择，如服装
● 适配所有的小号母扣

打开方式：　　　　　　取决于母扣部分
重量：　　　　　　　　3 g
直径 (Ø高度):　　　　　27,0 mm; 8,0 mm
打孔直径：　　　　　　17,0 mm
材质：　　　　　　　　PA66GF15
静态受力：　　　　　　2 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　熔接，车缝

SLIDER 25
25mm滑扣

● 适用25mm织带
● 一侧为双杠梯扣，方便调节织带
● 多功能应用领域，可用于如手袋，背包，挎包等等

打开方式：　　　　　横向滑动
适用织带宽度：　　　25 mm
重量：　　　　　　　21 g
尺寸(长×宽×高)：　　50,0 × 40,1 × 15,4 mm
材质：　　　　　　　PA66GF15
静态受力：　　　　　25 kg
颜色：　　　　　　　黑色
装配：　　　　　　　织带, 单杠, 梯扣调节

SLIDER 25 STST shield
25mm不锈钢盖滑扣

● 适用25mm织带
● 美观大方的金属面盖，可定制标志
● 一侧为双杠梯扣，方便调节织带
● 多功能应用领域，可用于如手袋，背包，挎包等等

打开方式：　　　　　横向滑动
适用织带宽度：　　　25 mm
重量：　　　　　　　25 g
尺寸(长×宽×高)：　　50,2 × 40,3 × 15,4 mm
材质：　　　　　　　PA66GF15, 不锈钢
静态受力：　　　　　25 kg
颜色：　　　　　　　黑色
装配：　　　　　　　织带, 单杠, 梯扣调节

SLIDER 25 plastic shield
25mm胶盖滑扣

● 适用25mm织带
● 盖面可根据需求定制标志
● 一侧为双杠梯扣，方便调节织带
● 多功能应用领域，可用于如手袋，背包，挎包等等

打开方式：　　　　　横向滑动
适用织带宽度：　　　25 mm
重量：　　　　　　　22 g
尺寸(长×宽×高)：　　50,2 × 40,3 × 15,4 mm
材质：　　　　　　　PA66GF15
静态受力：　　　　　25 kg
颜色：　　　　　　　黑色
装配：　　　　　　　织带, 单杠, 梯扣调节

SLIDER 40
40mm滑扣

● 适用40mm织带
● 可根据需求定制标志
● 一侧为双杠梯扣，方便调节织带
● 多功能应用领域，可用于如手袋，背包，挎包等等

打开方式：　　　　　横向滑动
适用织带宽度：　　　40 mm
重量：　　　　　　　28 g
尺寸(长×宽×高)：　　57,6 × 49,0 × 16,5 mm
材质：　　　　　　　PA66GF15
静态受力：　　　　　30 kg
颜色：　　　　　　　黑色
装配：　　　　　　　织带, 单杠, 梯扣调节

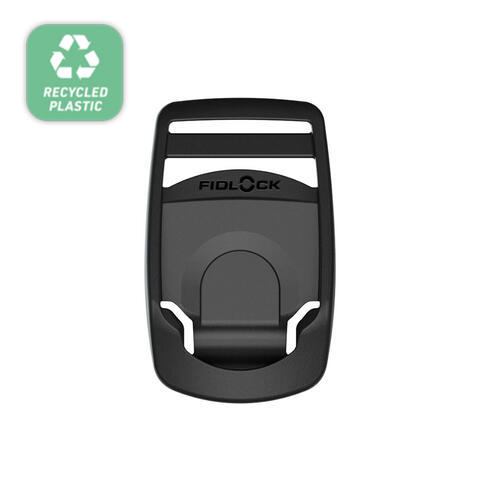

25 black flap + pull tab RC
25mmV型扣黑色电泳面板 + 拉环 再生塑料 黑色

● 适用25mm织带
● 满足行业和客户需要在产品中使用一定比例再生材料的要求
● 更环保的V型扣，保持质量和功能
● 减少和回收塑料垃圾

打开方式：　　　　　　上提
适用织带宽度：　　　　25 mm
重量：　　　　　　　　24 g
尺寸(长x宽x高):　　　　74,0 × 34,2 × 13,5 mm
静态受力：　　　　　　60 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　织带, 单杠, 梯扣调节

注意：
本品适用于与安全相关的应用。
但不适用于狗牵引绳。如客户欲将本品用于狗项圈，必须自行经过严格测试无问题后方可允许。
可带拉环或不带拉环交货，拉环孔尺寸：4X2mm。
V型扣系列中所有母扣与所有公扣可以任意搭配使用。
不可搭配小号V型扣使用， 小号V型扣可以通过产品名称中附加的“S/小号”来识别。

25 sandblasted flap + pull tab RC
25mmV型扣喷砂面板 + 拉环 再生塑料 蓝色

● 适用25mm织带
● 满足行业和客户需要在产品中使用一定比例再生材料的要求
● 更环保的V型扣，保持质量和功能
● 减少和回收塑料垃圾
● 是多种应用领域的理想扣具，如背带系统，户外用品，时尚服饰

打开方式：　　　　　　上提
适用织带宽度：　　　　25 mm
重量：　　　　　　　　24 g
尺寸(长x宽x高):　　　　74,0 × 34,2 × 13,5 mm
静态受力：　　　　　　60 kg
装配：　　　　　　　　织带, 单杠, 梯扣调节

注意
本品适用于与安全相关的应用。
但不适用于狗牵引绳。如客户欲将本品用于狗项圈，必须自行经过严格测试无问题后方可允许。
可带拉环或不带拉环交货，拉环孔尺寸：4X2mm。
V型扣系列中所有母扣与所有公扣可以任意搭配使用。
不可搭配小号V型扣使用， 小号V型扣可以通过产品名称中附加的“S/小号”来识别。

V-BUCKLE S 15 SB black flap + pull tab
15mm小号V型扣单杠黑色电泳面板+拉环

● 小版V型扣，适用15mm织带
● 黑色电泳不锈钢面板
● 设计精致小巧，是时尚服饰、鞋类和配饰的理想选择

打开方式：　　　　　　上提
适用织带宽度：　　　　15 mm
重量：　　　　　　　　ca. 8 g
尺寸(长x宽x高):　　　　38,0 × 21,0 × 9,3 mm
材质：　　　　　　　　PA66GF30, 不锈钢
静态受力：　　　　　　34 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　织带, 单杠

注意：
本品不适合用于人身安全设备。
交货时带黑色拉环。
所有小号V型扣母扣与所有小号V型扣公扣可以任意搭配使用。这些可以通过产品名称中附加的“S/小号”来识别。

V-BUCKLE S 15 SB + pull tab
15mm小号V型扣单杠+拉环

● 小版V型扣，适用15mm织带
● 设计精致小巧，是时尚服饰、鞋类和配饰的理想选择

打开方式：　　　　　　上提
适用织带宽度：　　　　15 mm
重量：　　　　　　　　ca. 8 g
尺寸(长x宽x高):　　　　38,0 × 21,0 × 9,3 mm
材质：　　　　　　　　PA66GF30, 不锈钢
静态受力：　　　　　　34 kg
颜色：　　　　　　　　黑色/不锈钢
装配：　　　　　　　　织带, 单杠

注意：
本品不适合用于人身安全设备。
交货时带黑色拉环。
所有小号V型扣母扣与所有小号V型扣公扣可以任意搭配使用。这些可以通过产品名称中附加的“S/小号”来识别。

V-BUCKLE S 20 SB black flap + pull tab
20mm小号V型扣单杠黑色电泳面板+拉环

● 小版V型扣，适用20mm织带
● 黑色电泳不锈钢面板
● 设计精致小巧，是时尚服饰、鞋类和配饰的理想选择

打开方式：　　　　　　上提
适用织带宽度：　　　　20 mm
重量：　　　　　　　　ca. 8 g
尺寸(长x宽x高):　　　　38,0 × 27,4 × 9,3 mm
材质：　　　　　　　　PA66GF30, 不锈钢
静态受力：　　　　　　27 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　织带, 单杠

注意：
本品不适合用于人身安全设备。
交货时带黑色拉环。
所有小号V型扣母扣与所有小号V型扣公扣可以任意搭配使用。这些可以通过产品名称中附加的“S/小号”来识别。

V-BUCKLE S 20 SB + pull tab
20mm小号V型扣单杠+拉环

● 小版V型扣，适用20mm织带
● 设计精致小巧，是时尚服饰、鞋类和配饰的理想选择

打开方式：　　　　　　上提
适用织带宽度：　　　　20 mm
重量：　　　　　　　　ca. 8 g
尺寸(长x宽x高):　　　　38,0 × 27,4 × 9,3 mm
材质：　　　　　　　　PA66GF30, 不锈钢
静态受力：　　　　　　27 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　织带, 单杠

注意：
本品不适合用于人身安全设备。
交货时带黑色拉环。
所有小号V型扣母扣与所有小号V型扣公扣可以任意搭配使用。这些可以通过产品名称中附加的“S/小号”来识别。

PINCLIP M
PINCLIP中号

● 坚固、几乎无间隙和无噪音的紧固，直观易用
● 带大拉手，方便快速打开
● 扣用铆钉或螺丝安装（交货时不含）
● 是具有挑战性的应用的理想选择，例如将设备安装在移动物体中或连接箱包

打开方式：　　　　 拉开
重量：　　　　　　 26 g
尺寸(长×宽×高)：　 母扣: 71,0 (包含拉手) × 59,4 × 12,3 mm
　　　　　　　　　 公扣: 18,2 × 59,4 × 10,2 mm
材质：　　　　　　 PA66GF30, PA66GF15, PA6, 不锈钢 (镀锌), 硅胶
静态受力：　　　　 100 kg
颜色：　　　　　　 黑色
装配：　　　　　　 铆钉或螺丝（交货时不含）

注意
本品不适合用于人身安全设备。

SNAP buckle 20 RC
20mm扣扣 再生塑料 蓝色

● 适用20mm织带
● 一侧为双杠梯扣，可调节
● 满足行业和客户需要在产品中使用一定比例再生材料的要求
● 更环保的V型扣，保持质量和功能
● 减少和回收塑料垃圾
● 是常规应用的理想选择，如背包，胸带扣，服饰

打开方式：　　　　　　横向滑动
适用织带宽度：　　　　20 mm
重量：　　　　　　　　12,5 g
尺寸 (长x宽x高)：　　　46,8 × 27,5 × 13,1 mm
静态受力：　　　　　　50 kg
装配：　　　　　　　　织带, 梯扣调节, 单杠

SNAP buckle 20 RC
20mm扣扣 再生塑料 黑色

● 适用20mm织带
● 一侧为双杠梯扣，可调节
● 满足行业和客户需要在产品中使用一定比例再生材料的要求
● 更环保的V型扣，保持质量和功能
● 减少和回收塑料垃圾
● 是常规应用的理想选择，如背包，胸带扣，服饰

打开方式：　　　　　　横向滑动
适用织带宽度：　　　　20 mm
重量：　　　　　　　　12,5 g
尺寸 (长x宽x高)：　　　46,8 × 27,5 × 13,1 mm
静态受力：　　　　　　50 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　织带, 梯扣调节, 单杠

COINTRAP female M sewable
币扣 母扣 中号 可车缝

● 匹配的公扣:
07072-M10002(BLK)/币扣 公扣 中号 通用型厚
● 可通过圆形边缘，将母扣车缝在面料上

打开方式：　　　　　　上提
重量：　　　　　　　　4,9 g
尺寸(直径；高度):　　　　48,5mm; 11,0 mm
材质：　　　　　　　　PA6
静态受力：　　　　　　18 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　车缝

注意：
不适合用于头盔。

COINTRAP female M 20 adjuster V
币扣 母扣 中号 20mm可调节 竖型

● 匹配的公扣:
07072-M10002(BLK)/币扣 公扣 中号 通用型厚
● 较大的接触面以及2个倒扣，确保公扣和母扣的安全锁紧
● 可在织带上进行垂直方向的调整

打开方式：　　　　　　上提
适用织带宽度：　　　　20 mm
重量：　　　　　　　　5,9 g
尺寸(长x宽x高):　　　　46,9 × 22,0 × 11,9 mm
材质：　　　　　　　　PA66GF
静态受力：　　　　　　35 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　织带

注意：
不适合用于头盔。

COINTRAP male M UN high
币扣 公扣 中号 通用型厚

● 匹配的母扣:
07077-F00002(BLK) / 币扣 母扣 中号 20mm可调节 竖型
07078-F00002(BLK) / 币扣 母扣 中号 可车缝
● 背面有凹槽，用于卡紧电脑花样机的夹具

重量：　　　　　　　　3,4 g
尺寸(直径；高度):　　　22,1mm; 6,9 mm
材质：　　　　　　　　PA66GF
颜色：　　　　　　　　黑色

注意：
不适合用于头盔。

PINCLIP M integrated vertical
PINCLIP中号立式（嵌入式）

● 坚固、几乎无间隙和无噪音的紧固，直观易用
● 嵌入在平面内的版本
● 没有干扰性的凸起——扣件扣合时，手柄会自动扣回
● 是应用于移动物体或需要平坦表面的产品的理想选择，例如电动自行车的电池或储物盖。

打开方式：　　　　　翻转手柄
重量：　　　　　　　16 g
尺寸(长×宽×高)：　 母扣: 38,6 × 29,8 × 24,7 mm
　　　　　　　　　 公扣: 43,6 × 35,8 × 14,0 mm
材质：　　　　　　 PA66GF30, PA66GF15, PA6, 不锈钢 (镀锌)
静态受力：　　　　 55 kg
颜色：　　　　　　 黑色
装配：　　　　　　 铆钉或螺丝（交货时不含），嵌入式安装（查看装配指南）

注意
本品不适合用于人身安全设备。

PINCLIP M integrated
PINCLIP中号（嵌入式）

● 坚固、几乎无间隙和无噪音的紧固，直观易用
● 嵌入在平面内的版本
● 没有干扰性的凸起——扣件扣合时，手柄会自动扣回
● 是应用于移动物体或需要平坦表面的产品的理想选择，例如电动自行车的电池或储物盖。

打开方式：　　　　　翻转手柄
重量：　　　　　　　27 g
尺寸(长×宽×高)：　 母扣: 59,4 × 29,2 × 12,3 mm
　　　　　　　　　 公扣: 43,6 × 35,8 × 14,0 mm
材质：　　　　　　 PA66GF30, PA66GF15, PA6, 不锈钢 (镀锌)
静态受力：　　　　 100 kg
颜色：　　　　　　 黑色
装配：　　　　　　 铆钉或螺丝（交货时不含），嵌入式安装

注意
本品不适合用于人身安全设备。

SLIDER 40 double LL
40mm滑扣 双边双杠梯扣

● 适用40mm织带
● 可根据需求定制标志
● 扣具两边都有双杠梯扣供调节织带
● 多功能应用领域，可用于如手袋，背包，挎包等等

打开方式：　　　　　横向滑动
适用织带宽度：　　　40 mm
重量：　　　　　　　28 g
尺寸(长×宽×高)：　　66,8 × 49,0 × 16,2 mm
材质：　　　　　　　PA66GF15
静态受力：　　　　　25 kg
颜色：　　　　　　　黑色
装配：　　　　　　　织带, 梯扣调节

SNAP pull female S rivet
SNAP 小号拉开铆钉母扣

● 简便的拉开机制
● 可隐蔽安装，如安装在袋盖和书包盖上或标志牌的背面
● 用铆钉安装（不含铆钉）
● 此款母扣适配所有的小号公扣

打开方式：　　　　　　拉开
拉环宽度：　　　　　　20 mm
重量：　　　　　　　　11 g
尺寸 (长x宽x高)：　　　47,0 × 53,0 × 11,0 mm
材质：　　　　　　　　PA66GF15
静态受力：　　　　　　2 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　铆钉（交货时不含）

注意：
所有的SNAP pull母扣需要搭配SNAP系列公扣部件使用。
交货时不含铆钉。

SNAP pull female M rivet stronger spring
SNAP 中号拉开铆钉母扣(加强弹簧）

● 简便的拉开机制
● 可隐蔽安装，如安装在袋盖和书包盖上或标志牌的背面
● 用铆钉安装（不含铆钉）
● 此款母扣适配所有的中号公扣

打开方式：　　　　　　拉开
拉环宽度：　　　　　　20 mm
重量：　　　　　　　　13 g
尺寸 (长x宽x高)：　　　47,8 × 60,8 × 11,7 mm
材质：　　　　　　　　PA66GF15
静态受力：　　　　　　15 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　铆钉（交货时不含）

注意：
本品不适合用于人身安全设备。
所有的SNAPpull母扣需要搭配SNAP系列公扣部件使用。
交货时不含铆钉。

SNAP pull female L
SNAP 大号拉开母扣

● 简便的拉开机制
● 可安装在袋盖和书包盖上或标志牌的背面
● 用螺钉安装（含螺钉）
● 此款母扣适配所有的大号公扣

打开方式：　　　　　　拉开
拉环宽度：　　　　　　25 mm
重量：　　　　　　　　30 g
尺寸 (长x宽x高)：　　　65,2 × 49,4 × 16,1 mm
材质：　　　　　　　　PA66GF15, POM, PP
静态受力：　　　　　　30 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　螺钉（交货时包含）

注意：
所有的SNAP pull母扣需要搭配SNAP系列公扣部件使用。
交货时包含螺钉。
可提供不带背板的版本（产品款号：05181）。

SNAP buckle 15
15mm扣扣

● 适用15-16mm织带
● 一侧为双杠梯扣，可调节
● 是常规应用的理想选择，如背包，胸带扣，服饰

打开方式：　　　　　　横向滑动
适用织带宽度：　　　　15 mm
重量：　　　　　　　　11 g
尺寸 (长x宽x高)：　　　46,4 × 29,8 × 13,9 mm
材质：　　　　　　　　PA66GF30
静态受力：　　　　　　55 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　织带, 梯扣调节, 单杠

注意：
SNAP buckle扣扣带FIDLOCK标志。

SNAP buckle 20
20mm扣扣

● 适用20mm织带
● 一侧为双杠梯扣，可调节
● 是常规应用的理想选择，如背包，胸带扣，服饰

打开方式：　　　　　　横向滑动
适用织带宽度：　　　　20 mm
重量：　　　　　　　　15 g
尺寸 (长x宽x高)：　　　46,8 × 27,5 × 13,1 mm
材质：　　　　　　　　PA66GF30
静态受力：　　　　　　55 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　织带, 梯扣调节, 单杠

SNAP buckle combi 15
15mm combi 扣扣

● 母扣是SNAP buckle扣扣，公扣是SNAP卡扣
● 母扣适用15mm织带，装公扣的面料需开孔
● 双杠梯扣，可调节
● 是扣挂的理想选择，例如胸带挂上肩带

打开方式：　　　　　　横向滑动
适用织带宽度：　　　　15 mm
重量：　　　　　　　　9 g
尺寸 (长x宽x高)：　　　36,5 × 25,0 × 13,5 mm
材质：　　　　　　　　PA66GF15
静态受力：　　　　　　8 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　织带, 螺纹转, 梯扣调节

注意：
温馨提示，样品发货时会同时配有厚和薄的两款公扣。
下单时请备注需要厚的还是薄的公扣。
或者，还可以适配小号弹片公扣，以及小号车缝调节板公扣。
SNAP buckle扣扣带FIDLOCK标志。

SNAP buckle combi 20
20mm combi 扣扣

● 母扣是SNAP buckle扣扣，公扣是SNAP卡扣
● 母扣适用20mm织带，装公扣的面料需开孔
● 双杠梯扣，可调节
● 是扣挂的理想选择，例如胸带挂上肩带

打开方式：　　　　　　横向滑动
适用织带宽度：　　　　20 mm
重量：　　　　　　　　9 g
尺寸 (长x宽x高)：　　　37,0 × 27,0 × 13,5 mm
材质：　　　　　　　　PA66GF15
静态受力：　　　　　　20 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　织带, 螺纹转, 梯扣调节

注意：
温馨提示，样品发货时会同时配有厚和薄的两款公扣。
下单时请备注需要厚的还是薄的公扣。
或者，还可以适配小号弹片公扣，以及小号车缝调节板公扣。
SNAP buckle扣扣带FIDLOCK标志。

SNAP buckle piping
15mm 骨条扣扣

● 适用15-16mm织带
● 可穿织带和骨条
● 一侧为双杠梯扣，可调节
● 专为背包的胸带设计

打开方式：　　　　　　横向滑动
适用织带宽度：　　　　15 mm
重量：　　　　　　　　11 g
尺寸 (长x宽x高)：　　　51,5 × 29,9 × 13,7 mm
材质：　　　　　　　　PA66GF15
静态受力：　　　　　　40 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　织带, 骨条, 梯扣调节

注意：
可以用橡皮O圈将织带固定在梯扣端（交货时不含O圈）。
SNAP buckle扣扣带FIDLOCK标志。

SNAP buckle flat 25
25mm 扁平扣扣

● 独特扁平外型设计
● 适用25mm织带
● 一侧为双杠梯扣，可调节
● 应用广泛，如包袋，皮带和服装

打开方式：　　　　　　横向滑动
适用织带宽度：　　　　25 mm
重量：　　　　　　　　14 g
尺寸 (长x宽x高)：　　　56,2 × 36,4 × 10,2 mm
材质：　　　　　　　　PA66GF15, PC-ABS
静态受力：　　　　　　40 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　织带, 梯扣调节, 单杠

注意：
SNAP buckle扣扣带FIDLOCK标志。

SNAP buckle flat 30
30mm 扁平扣扣

● 独特扁平外型设计
● 适用30mm织带
● 一侧为双杠梯扣，可调节
● 应用广泛，如包袋，皮带和服装

打开方式：　　　　　　横向滑动
适用织带宽度：　　　　30 mm
重量：　　　　　　　　21 g
尺寸 (长x宽x高)：　　　62,9 × 42,0 × 11,3 mm
材质：　　　　　　　　ABS
静态受力：　　　　　　45 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　织带, 梯扣调节, 单杠

注意：
本品不适合用于人身安全设备。
SNAP buckle扣扣带FIDLOCK标志。
可提供透明版（产品款号: F8010(CLR)）。

SNAP buckle flat 40
40mm 扁平扣扣

● 独特扁平外型设计
● 适用40mm织带
● 一侧为双杠梯扣，可调节
● 应用广泛，如包袋，皮带和服装

打开方式：　　　　　　横向滑动
适用织带宽度：　　　　40 mm
重量：　　　　　　　　25 g
尺寸 (长x宽x高)：　　　64,1 × 52,8 × 11,8 mm
材质：　　　　　　　　PA66GF15, PC-ABS
静态受力：　　　　　　40 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　织带, 梯扣调节, 单杠

注意：
SNAP buckle扣扣带FIDLOCK标志。

HOOK 20 sternum strap
20mm胸扣钩扣

● 可穿20mm织带和骨条
● D型圈加滑动条使织带可调节
● 专为背包的胸带设计

打开方式：　　　　　　上提
织带宽度：　　　　　　20 mm
重量：　　　　　　　　17 g
尺寸(长x宽x高):　　　　56,9 × 33,2 × 15,5 mm (含D型圈)
材质：　　　　　　　　PA6, PA66GF15, 不锈钢
静态受力：　　　　　　取 决于应用方式
颜色：　　　　　　　　黑色
装配：　　　　　　　　织带, 骨条, 单杠, 滑动条

注意：
交货时含拉环。

HOOK 25 reverse
25mm双面钩扣

● 即使织带扭曲，也能轻松扣合
● 公扣可以随意正面或者反面与母扣结合
● D型圈加滑动条使织带可调节
● 是各种应用的理想选择，如袋类

打开方式：　　　　　　上提
适用织带宽度：　　　　25 mm
重量：　　　　　　　　14 g
尺寸(长x宽x高):　　　　44,5 × 33,9 × 12,4 mm
材质：　　　　　　　　PA66GF15
静态受力：　　　　　　40 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　织带, 滑动条, 单杠
