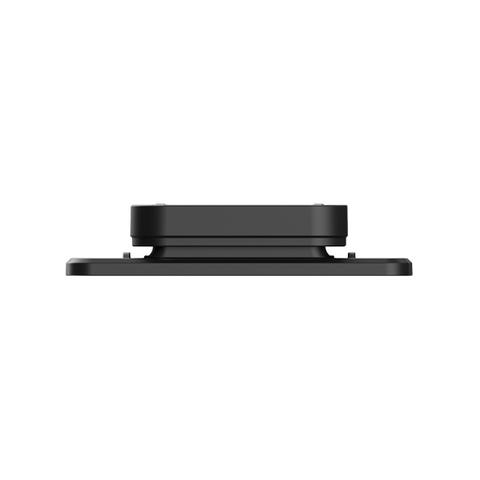

A-10200-PINCLIP-male-M-connector-clip-in-side1
A-10200-PINCLIP-male-M-connector-clip-in-top
A-10200-PINCLIP-male-M-connector-clip-in-bottom-perspective-integrated

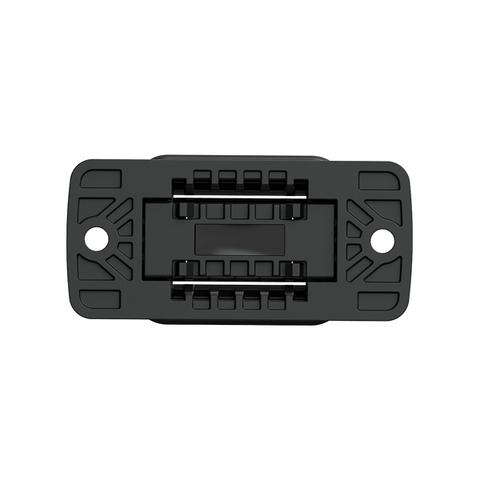

A-10200-PINCLIP-male-M-connector-clip-in-bottom

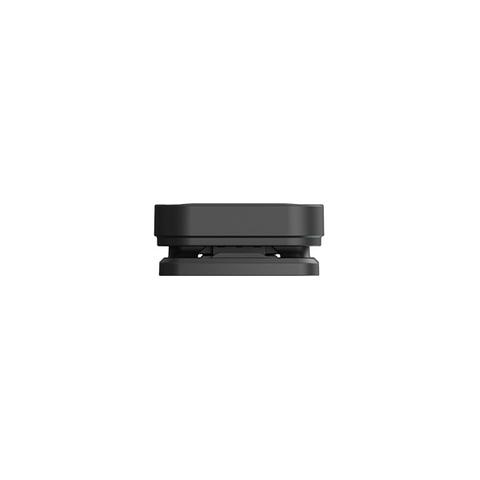

A-10200-PINCLIP-male-M-connector-clip-in-side2

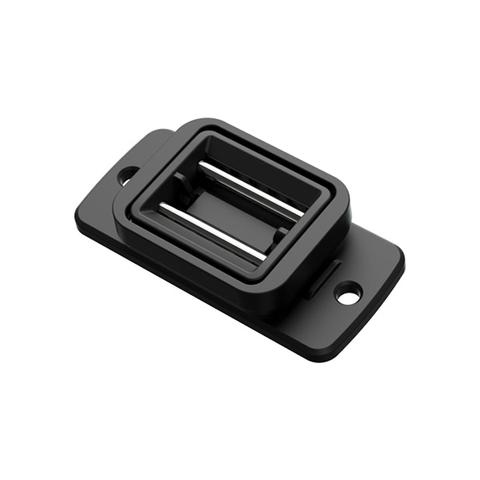

A-10001-PINCLIP-female-M-base-rivet-perspective
A-10001-PINCLIP-female-M-base-rivet-top

FA-10200-000001(BLK)+A-10001-000001(BLK)

PINCLIP M integrated
PINCLIP中号(嵌入式)

● 坚固、几乎无间隙和无噪音的紧固,直观易用
● 嵌入在平面内的版本
● 没有干扰性的凸起——扣件扣合时,手柄会自动扣回
● 是应用于移动物体或需要平坦表面的产品的理想选择,例如电动自行车的电池或储物盖。

打开方式:     翻转手柄
重量:       27 g
尺寸(长×宽×高):    母扣: 59,4 × 29,2 × 12,3 mm
            公扣: 43,6 × 35,8 × 14,0 mm
材质:         PA66GF30, PA66GF15, PA6, 不锈钢 (镀锌)
静态受力:       100 kg
颜色:         黑色
装配:         铆钉或螺丝(交货时不含),嵌入式安装

注意
本品不适合用于人身安全设备。

产品系列描述





我们的PINCLIP产品系列,是FIDLOCK为具有挑战性的应用(例如在移动物体上)所提供的创新、耐用和几乎无间隙的安装和紧固解决方案。 PINCLIP产品系列的技术契合FIDLOCK概念,将安全紧固与直观易用结合起来——这得益于磁铁和机械的巧妙结合。PINCLIP的功能是由两个耐用的磁性金属销定义的,在关闭扣件时自动锁定到位。 这就形成了PINCLIP的典型特征——安全、几乎无间隙和无响声的紧固,以及快速和简单的使用。 根据不同的版本,PINCLIP产品是不同应用领域的理想选择,例如作为箱包的连接器、汽车或其他交通工具内的物体固定装置、电动自行车的电池盖紧固件等!






文件



FA-10200-PINCLIP-male-M-connector-clip-in-datasheet.pdf

A-10001-PINCLIP-female-M-base-rivet-datasheet.pdf

PINCLIP中号(嵌入式)装配指南.pdf






专利



我们的PINCLIP产品采用了一项创新技术,为 具有挑战性的应用领域实现了几乎无间隙的紧固, 并具有极高的易用性。因此,PINCLIP系列的产品至少受到以下一项专利的保护:



DE102019201259A1, EP3857075A1, CN113383170A,KR1020210118856A, HK40048852A,

US20220082123A1, JP7216211B2, EP3800360B1 (DE,FR,GB), DE102019215277A1, EP3827178A1, CN113056216A, HK40042921A, HK40047616A, TWI766385B, US20220312904A1, JP2022550493A, DE402022100460, EU015004182, DE402022100533, EU015004184



      点击此处:→说明,您可以找到更多关于专利的详细信息。






安全说明



本品不适用于人身安全设备。






免责声明



使用FIDLOCK扣具制造最终产品的制造商和其他制造者有责任彻底测试FIDLOCK产品是否适合其预期用途。FIDLOCK对因误用、修改或修理而造成的损失不承担任何责任。销售目录中的所有终极荷载参数都是建议的、无约束力的参数,不能取代最终产品制造商和其他制造者对FIDLOCK产品是否适合其预期用途进行的充分测试。负载能力适用于新生产的,黑色的产品。负载能力可能因时间和颜色而异。除非另有说明否则所有产品系列将以原色(黑色)出售。
