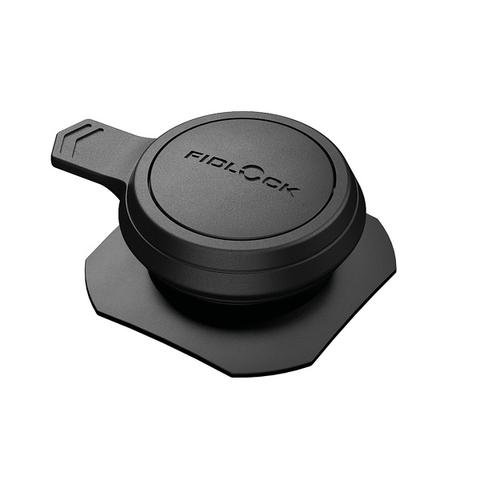

F1550-R-WINCH-elegance-right-clip-in-base-perspective

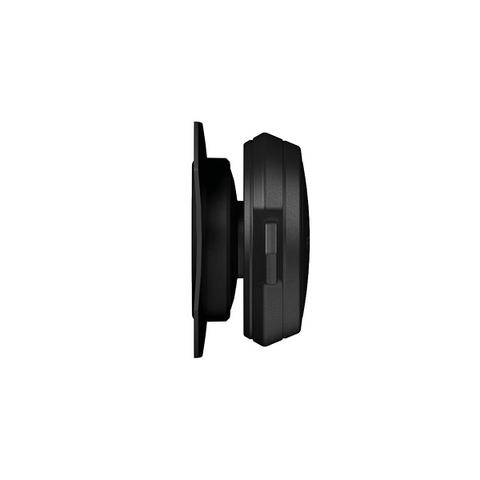

F1550-R-WINCH-elegance-right-clip-in-base-side
F1550-R-WINCH-elegance-right-clip-in-base-top

F1550-R00002(BLK)

WINCH elegance right clip-in base
WINCH优雅绞盘(插入式底座)-右转

● 插入式底座的磁芯部件可以在生产后期插入
● 加配了一个软手感的手柄
● 综合了棘轮和锁扣的功能特性
● 上提手柄可将其从底座上拆下,绳子便能解开
● 可以装一条绳子使用,也可以同时装几条绳子使用(取决于绳子直径)
● 顺时针转/右转(也有逆时针转/左转款式(F1550-L)供选用)

打开方式:      上提
重量:        12 g
尺寸:        37,0 × 37,0 mm (全底座长x宽)
直径 (Ø 高度):    34,0 mm (手柄); 10,49 mm
线绳直径:      1,2 - 2,75 mm
材质:        PA6, PA6GF15, ABS, TPU
静态受力:           20 kg(手柄)
颜色:        黑色
装配:        车缝, 插入, 穿绳
适用面料厚度:    < 3,0 mm
装配工具:      TOOL30

注意:
本品不适宜人身安全设备。
各部件可单独选购。
交货时不含绳子。

产品系列描述





       WINCH绞盘同时具备这些功能。打开时手柄与底座完全分离,绳子立即松开,拧紧也很方便,多种材质和粗细的绳子都适用。绳子合适的情况下,还可以在同一个WINCH绞盘上安装多条绳子。它将棘轮和磁扣的优点集于一身,是多种应用场景的理想方案——例如鞋类、背包、假肢和矫正器械。WINCH绞盘系列包括左转款和右转款,以及带拉手和不带拉手的外型设计,以满足不同的需求。






文件





WINCH-elegance-handle-left-and-right-datasheet.pdf

WINCH-clip-in-base-left-right-datasheet.pdf

FIDLOCK_WINCH_assemblyguide.pdf

工具目录册.pdf






专利



     我们的WINCH绞盘是棘轮与磁扣的创新组合,是绑紧和扣锁方案的革命性创新。WINCH绞盘系列产品至少受到以下其中一项专利保护:



BR112019016738, CN110381768, DE102018201019, EP3589153, JP2020508766, KR1020190121834, US20200069002, CN110352021, DE102018201021, EP3506782, KR1020200085860A, US20200268108A1, IN202027021720A, BR112020009125A2, JP2021502832A



      点击此处:→说明,您可以找到更多关于专利的详细信息。








 安全说明



      本品不适宜人身安全设备。






 免责声明



      使用FIDLOCK扣具制造最终产品的制造商和其他制造者有责任彻底测试FIDLOCK产品是否适合其预期用途。FIDLOCK对因误用、修改或修理而造成的损失不承担任何责任。销售目录中的所有终极荷载参数都是建议的、无约束力的参数,不能取代最终产品制造商和其他制造者对FIDLOCK产品是否适合其预期用途进行的充分测试。负载能力适用于新生产的,黑色的产品。负载能力可能因时间和颜色而异。除非另有说明否则所有产品系列将以原色(黑色)出售。
