德国磁扣 | FIDLOCK中国官网    SNAP 卡扣    05715-000002(BLK)
preview_05715-SNAP-male-S-screw-mid-top
05715-SNAP-male-S-screw-mid-side
05715-SNAP-male-S-screw-mid-perspective
05715-SNAP-male-S-screw-mid-bottom

05715-000002(BLK)

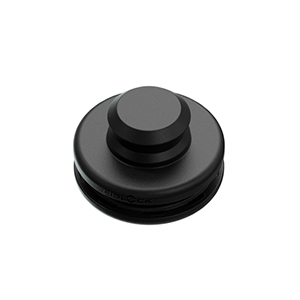

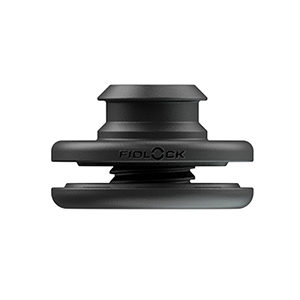

SNAP male S screw mid
SNAP小号螺丝公扣中

● 外形紧凑简洁
● 适合厚度为1,4-2,9mm的面料
● 组装简便,螺丝夹紧面料
● 适配所有的小号母扣
● 请移至下方“文件”了解有关装配工具的信息

打开方式:      取决于母扣部分
重量:        2 g
直径 (Ø高度):     18,7 mm; 9,1 mm
打孔直径:      8,0 mm
材质:        PA66GF15
静态受力:      2 kg
颜色:        黑色
装配:        螺纹转
适用面料厚度:    1,4 - 2,9 mm(夹稳)
组装工具:      前面: TOOL 4;
           后面: TOOL 3/TOOL 5/TOOL 23/平面扳手

公扣/母扣 -灵活的扣合方案



      SNAP卡扣产品系列由款式多样的由两部分连接件组成,公扣(1)即上扣部分,和母扣(2)即底扣部分,它们几乎可以在任何配置中相互组合,设计师们可以选择适合不同材料和厚度的卡扣款式。






SNAP卡扣:尺寸和应用范围



       SNAP卡扣的公扣和母扣都有三种尺寸供选择——S, M, L 小号,中号,大号。这不仅影响组件的适配性,还决定了可能的应用领域。
S小号SNAP卡扣:
       最小的尺寸,主要适用于纺织面料或者低受力要求,例如做小袋子或服装领部的扣子。 它比较袖珍,不显眼,因此不适合用于行李箱的连接功能。
M小号SNAP卡扣:
      中号尺寸非常适合于日常应用领域,例如都市背包或时尚背包的扣子,它也适用于纺织面料。
L大号SNAP卡扣:
       最大的尺寸,也是最受力的,最适合需要耐磨性强、操作特别简单的应用领域,例如作为两个袋子的连接件、马鞍袋的连接件或书包的扣子。



请注意,SNAP卡扣的承载能力和适用性取决于扣子的尺寸和在产品上的应用方法。
所有的SNAP母扣需要搭配公扣部件使用。如果您在搭配组合方面需要帮助,请联系我们销售团队。






产品系列描述





       SNAP卡扣系列是FIDLOCK产品线中最精悍也是最通用万能的解决方案,当然也是基于久经考验的FIDLOCK理念,是磁铁和扣具机械原理的完美结合。 与我们所有产品系列一样,卡扣系列也具备自动扣合机制。 横向滑动可以快速打开扣具,可轻松单手操作。 凭借精巧的设计,多样化的机械锁力,这款通用磁扣可以适配很广泛的运用场景, 例如扣上袋子或者连接袋子,或者在服装上使用。 根据在产品上的用途,非常适合固定小配件或者大物品 – 例如背包上的钥匙扣,或者外附袋,汽车脚垫,甚至自行车简便装卸篮。 设计师们可以选择适合不同材料和厚度的卡扣款式,丰富的产品款式中还有高端金属扣面,运用多种材质和精细的表面处理(铜,铝,磨光,扫磨,氧化,镀铬,或者镀金)。 丰富的品种和新颖的设计使卡扣系列得以在许多独家产品上广泛使用。






文件

工具目录册

05715-SNAP_male_S_screw_ mid_datasheet.PDF






专利



本产品至少受到以下其中一项专利保护:

美国发明专利, 专利号 US8794682 / 欧洲专利局发明专利, 专利号 EP2252176 (已生效: 德国, 法国, 英国,奥地利)  / 美国发明专利, 专利号 US8353544 / 德国发明专利, 专利号 DE102010044144 / 美国发明专利, 专利号 US8739371 / 欧洲专利局发明专利, 专利号 EP2782468 (已生效: 奥地利, 德国, 法国, 英国) / 欧洲专利局发明专利, 专利号 EP2782468 (已生效: 意大利, 意大利) / 美国发明专利, 专利号 US9555935 / 中国发明专利, 专利号 ZL201280057868.4 / 中国发明专利, 专利号 ZL200980103234.6 / 欧洲专利局发明专利, 专利号 EP4108124 (已生效: 德国, 法国, 英国) / 中国发明专利, 专利号 ZL200780033868.X / 澳大利亚发明专利, 专利号 AU2007272165 / 加拿大发明专利, 专利号 CA2681141 / 欧洲专利局发明专利, 专利号 EP2040572 (已生效: 奥地利, 德国, 法国, 英国, 意大利, 荷兰) / 欧洲专利局发明专利, 专利号 EP2436280 (已生效: 奥地利, 德国, 西班牙, 法国, 英国, 意大利, 荷兰, 波兰, 土耳其) / 中国香港发明专利, 专利号 HK1140388 / 印度发明专利, 专利号 IN309795 / 日本发明专利, 专利号 JP5060554 / 韩国发明专利, 专利号 KR101130654 / 美国发明专利, 专利号 US8430434 / 中国外观设计专利, 专利号 ZL202430215214.5 / 中国外观设计专利, 专利号 ZL202430215198.X / 德国外观设计专利, 专利号 DE402021100139-0001 / 德国外观设计专利, 专利号 DE402021100139-0002 / 德国外观设计专利, 专利号 DE402021100474-0001 / 德国外观设计专利, 专利号 DE402021100474-0002 / 德国外观设计专利, 专利号 DE402021100477-0001 / 德国外观设计专利, 专利号 DE402021100477-0002 / 德国外观设计专利, 专利号 DE402021100477-0003 / 德国外观设计专利, 专利号 DE402021100477-0004 / 欧盟外观设计专利, 专利号 EU008752653-0001 / 欧盟外观设计专利, 专利号 EU008752653-0002 / 欧盟外观设计专利, 专利号 EU008752653-0003 / 欧盟外观设计专利, 专利号 EU008752653-0004 / 中国外观设计专利, 专利号 ZL202330004568.0 / 中国外观设计专利, 专利号 ZL202330004564.2 / 中国外观设计专利, 专利号 ZL202230842314.1 / 德国外观设计专利, 专利号 DE402022100531-0001 / 德国外观设计专利, 专利号 DE402022100531-0002 / 德国外观设计专利, 专利号 DE402022100531-0003 / 德国外观设计专利, 专利号 DE402022100531-0004 / 德国外观设计专利, 专利号 DE402022100531-0005 / 德国外观设计专利, 专利号 DE402022100531-0006 / 德国外观设计专利, 专利号 DE402022100531-0007 / 德国外观设计专利, 专利号 DE402022100531-0008 / 德国外观设计专利, 专利号 DE402022100531-0009 / 德国外观设计专利, 专利号 DE402022100531-0010 / 欧盟外观设计专利, 专利号 EU015007805-0001 / 欧盟外观设计专利, 专利号 EU015007805-0002 / 欧盟外观设计专利, 专利号 EU015007805-0003 / 欧盟外观设计专利, 专利号 EU015007805-0004 / 欧盟外观设计专利, 专利号 EU015007805-0005 / 欧盟外观设计专利, 专利号 EU015007805-0006 / 欧盟外观设计专利, 专利号 EU015007805-0007 / 欧盟外观设计专利, 专利号 EU015007805-0008 / 德国外观设计专利, 专利号 DE402022100532-0001 / 德国外观设计专利, 专利号 DE402022100532-0002 / 欧盟外观设计专利, 专利号 EU015007830-0001 / 欧盟外观设计专利, 专利号 EU015007830-0002 / 欧盟外观设计专利, 专利号 EU015007830-0003 / 欧盟外观设计专利, 专利号 EU015007830-0004 / 美国外观设计专利, 专利号 USD1067307 / 德国外观设计专利, 专利号 DE402022100536-0001 / 德国外观设计专利, 专利号 DE402022100536-0002 / 德国外观设计专利, 专利号 DE402022100536-0003 / 德国外观设计专利, 专利号 DE402022100536-0004 / 德国外观设计专利, 专利号 DE402022100536-0005 / 德国外观设计专利, 专利号 DE402022100536-0006 / 欧盟外观设计专利, 专利号 EU015007547-0001 / 欧盟外观设计专利, 专利号 EU015007547-0002 / 欧盟外观设计专利, 专利号 EU015007547-0003 / 欧盟外观设计专利, 专利号 EU015007547-0004 / 欧盟外观设计专利, 专利号 EU015007547-0005 / 欧盟外观设计专利, 专利号 EU015007547-0006 / 欧盟外观设计专利, 专利号 EU015007547-0007 / 欧盟外观设计专利, 专利号 EU015007547-0008 / 中国外观设计专利, 专利号 ZL202230160873.4 / 中国外观设计专利, 专利号 ZL202130735227.1 / 中国外观设计专利, 专利号 ZL202130731571.3 / 中国外观设计专利, 专利号 ZL202130545281.X



      点击此处:→说明,您可以找到更多关于专利的详细信息。






安全说明



      本品不适宜人身安全设备。






免责声明



      使用FIDLOCK扣具制造最终产品的制造商和其他制造者有责任彻底测试FIDLOCK产品是否适合其预期用途。FIDLOCK对因误用、修改或修理而造成的损失不承担任何责任。销售目录中的所有终极荷载参数都是建议的、无约束力的参数,不能取代最终产品制造商和其他制造者对FIDLOCK产品是否适合其预期用途进行的充分测试。负载能力适用于新生产的,黑色的产品。负载能力可能因时间和颜色而异。除非另有说明否则所有产品系列将以原色(黑色)出售。
