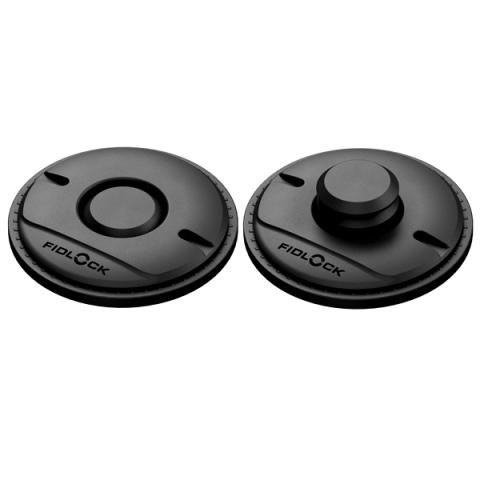

SNAP male S retractable screw
SNAP 小号螺丝可伸缩公扣

● 平面集成 - 表面上没有突出的元素，与母扣结合时会触发扣锁机制
● 扣具穿过面料上的开孔（建议开孔直径18mm），用螺丝环拧紧
● 静态受力数据为搭配小号可伸缩母扣05516/05517组合使用条件下测试所得

打开方式：　　　　　　取决于母扣部分
重量：　　　　　　　　ca. 5,4 g
直径 (Ø高度):　　　　　32,0 mm; 10,8 mm (缩回状态下)
打孔直径：　　　　　　18,0 mm
材质：　　　　　　　　PA66GF15, 不锈钢 (磁化)
静态受力：　　　　　　2 kg（搭配05516/05517组合使用情况下）
颜色：　　　　　　　　黑色
装配：　　　　　　　　螺丝环（包含在内）
组装工具：　　　　　　前面:TOOL 34;后面:TOOL 3 V2

SNAP male S retractable anchor
SNAP 小号锚定螺栓可伸缩公扣

● 平面集成 - 表面上没有突出的元素，与母扣结合时会触发扣锁机制
● 拧入厚材料，例如：木材（建议开孔直径22mm）
● 如果需要，螺栓组件和锚附加组件可以在组装后拧开和拆卸
● 静态受力数据为搭配小号可伸缩母扣05516/05517组合使用条件下测试所得

打开方式：　　　　　　取决于母扣部分
重量：　　　　　　　　ca. 4,9 g
直径 (Ø高度):　　　　　27,1 mm; 11,0 mm (缩回状态下 & 含锚定螺栓)
打孔直径：　　　　　　22,0 mm
材质：　　　　　　　　PA66GF15, 不锈钢 (磁化)
静态受力：　　　　　　2 kg（搭配05516/05517组合使用情况下）
颜色：　　　　　　　　黑色
装配：　　　　　　　　螺纹转，锚定螺栓（包含在内）
组装工具：　　　　　　前面:TOOL 34

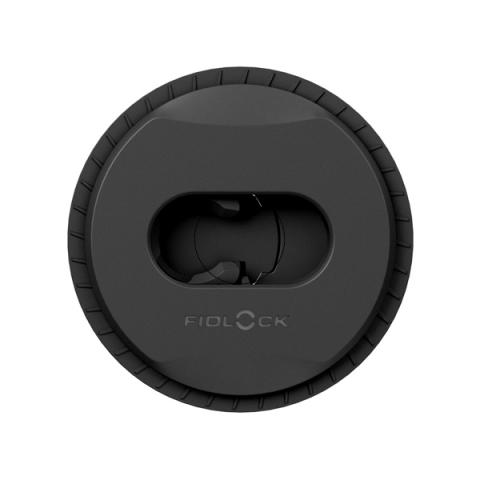

SNAP female S inset anchor
SNAP小号内嵌锚定螺栓母扣

● 平面集成 - 表面上没有突出的元素
● 内嵌凹槽扣锁机制
● 拧入厚材料，例如：木材（建议开孔直径30mm）
● 如果需要，螺栓组件和锚加组件可以在组装后拧开和拆卸
● 此款母扣适配所有的小号公扣
● 静态受力数据为搭配小号可伸缩公扣05286/05287组合使用条件下测试所得

打开方式：　　　　　　横向滑动
尺寸：　　　　　　　　34,9 mm (Ø螺栓直径)
材质：　　　　　　　　PA66GF15
静态受力：　　　　　　10 kg（搭配05286/05287组合使用情况下）
颜色：　　　　　　　　黑色
装配：　　　　　　　　螺纹转，锚定螺栓(包含在内)
组装工具：　　　　　　前面: TOOL 34；

SNAP female S inset screw
SNAP小号内嵌螺丝母扣

● 平面集成 - 表面上没有突出的元素
● 内嵌凹槽扣锁机制
● 扣具穿过面料上的开孔（建议开孔直径25mm），用螺丝环拧紧
● 此款母扣适配所有的小号公扣
● 静态受力数据为搭配小号可伸缩公扣05286/05287组合使用条件下测试所得

打开方式：　　　　　　横向滑动
尺寸：　　　　　　　　39 mm (Ø螺丝环)
材质：　　　　　　　　PA66GF15
静态受力：　　　　　　10 kg（搭配05286/05287组合使用情况下）
颜色：　　　　　　　　黑色
装配：　　　　　　　　螺丝环 (包含在内)
组装工具：　　　　　　前面: TOOL 34；
　　　　　　　　　　　后面: TOOL 3 V2

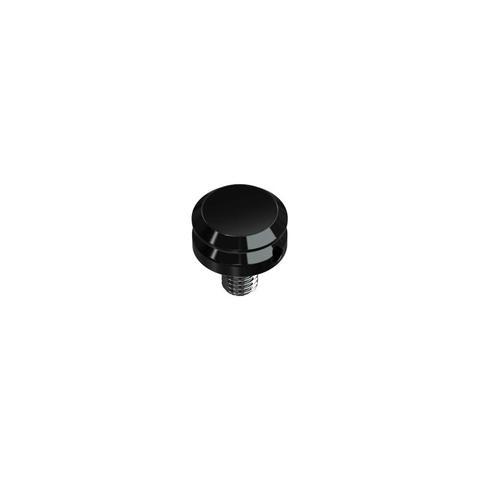

SNAP male M bolt - M5 x 8mm
SNAP中号螺栓公扣-M5 x 8mm（黑色）

● 即是公扣，也是螺丝
● 拧入M5螺母（螺杆长8mm）
● 是自行车或机械工程领域应用的理想配件
● 适配所有的中号母扣

打开方式：　　　　　　取决于母扣部分
重量：　　　　　　　　4 g
直径 (Ø高度):　　　　　12,8 mm; 6,2 mm (不含螺杆长度)
打孔直径：　　　　　　5,0 mm
螺杆长度：　　　　　　8,3 mm
材质：　　　　　　　　铝, 钢（镀锌）
静态受力：　　　　　　60 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　螺纹
适用面料厚度：　　　　8,0 mm

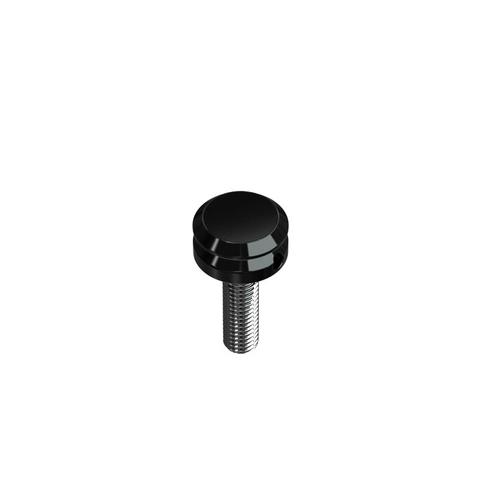

SNAP male M bolt - M5 x 18mm
SNAP中号螺栓公扣-M5 x 18mm（黑色）

● 即是公扣，也是螺丝
● 拧入M5螺母（螺杆长18mm）
● 是自行车或机械工程领域应用的理想配件
● 适配所有的中号母扣

打开方式：　　　　　　取决于母扣部分
重量：　　　　　　　　5 g
直径 (Ø高度):　　　　　12,8 mm; 6,2 mm (不含螺杆长度)
打孔直径：　　　　　　5,0 mm
螺杆长度：　　　　　　18,3 mm
材质：　　　　　　　　铝, 钢（镀锌）
静态受力：　　　　　　60 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　螺纹
适用面料厚度：　　　　18,0 mm

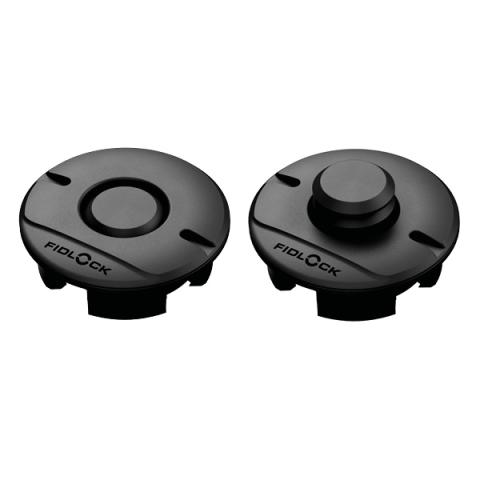

SNAP male M retractable screw
SNAP 中号螺丝可伸缩公扣

● 平面集成 - 表面上没有突出的元素，与母扣结合时会触发扣锁机制
● 扣具穿过面料上的开孔（建议开孔直径24mm），用螺丝环拧紧
● 适配中号母扣，但SNAP中号螺丝母扣(产品款号:05500)除外

打开方式：　　　　　　取决于母扣部分
重量：　　　　　　　　ca. 9 g
尺寸：　　　　　　　　36mm(Ø螺丝环)
直径 (Ø高度):　　　　　33,0 mm; 11,1 mm (缩回状态下)
打孔直径：　　　　　　24,0 mm
材质：　　　　　　　　PA66GF15, 不锈钢 (磁化)
静态受力：　　　　　　30 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　螺丝环（包含在内）
组装工具：　　　　　　前面:TOOL 31;后面:TOOL 3

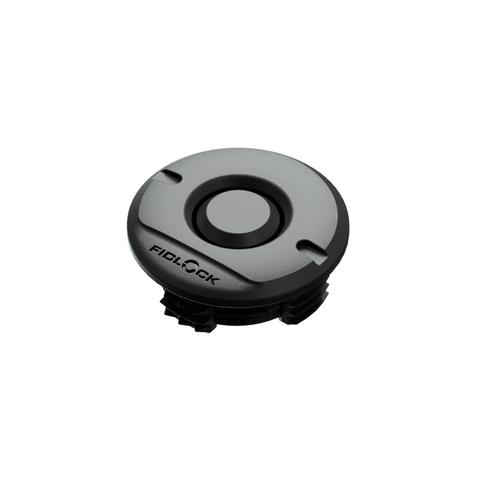

SNAP male M retractable anchor
SNAP 中号锚定螺栓可伸缩公扣

● 平面集成 - 表面上没有突出的元素，与母扣结合时会触发扣锁机制
● 拧入厚材料，例如：木材（建议开孔直径26mm）
● 如果需要，螺栓组件和锚附加组件可以在组装后拧开和拆卸
● 是家具应用的理想选择
● 适配中号母扣，但SNAP中号螺丝母扣(产品款号:05500)除外

打开方式：　　　　　　取决于母扣部分
重量：　　　　　　　　ca. 8 g
尺寸：　　　　　　　　26mm(螺丝直径Ø)
直径 (Ø高度):　　　　　33,0 mm; 12,3 mm (缩回状态下&含锚定螺栓)
材质：　　　　　　　　PA66GF15, 不锈钢 (磁化)
静态受力：　　　　　　30 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　螺纹转，锚定螺栓（包含在内）
组装工具：　　　　　　TOOL 31

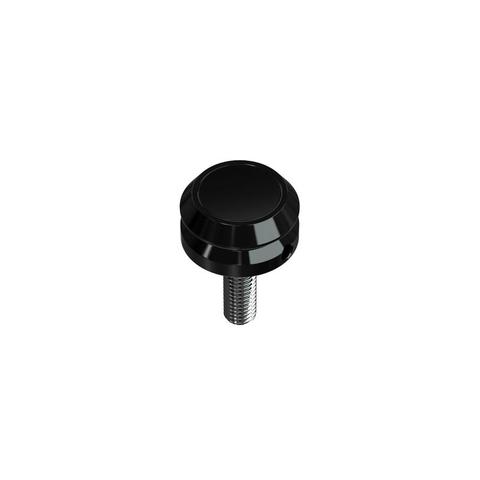

SNAP male L bolt - M5 x 7mm
SNAP大号螺栓公扣-M5 x 7mm（黑色）

● 即是公扣，也是螺丝
● 拧入M5螺母（螺杆长7mm）
● 是自行车或机械工程领域应用的理想配件
● 适配所有的大号母扣

打开方式：　　　　　　取决于母扣部分
重量：　　　　　　　　7 g
直径 (Ø高度):　　　　　17,3 mm; 8,6 mm (不含螺杆长度)
打孔直径：　　　　　　5,0 mm
螺杆长度：　　　　　　7,3 mm
材质：　　　　　　　　铝, 钢（镀锌）
静态受力：　　　　　　60 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　螺纹
适用面料厚度：　　　　7,0 mm

SNAP male L bolt - M5 x 17mm
SNAP大号螺栓公扣-M5 x 17mm（黑色）

● 即是公扣，也是螺丝
● 拧入M5螺母（螺杆长17mm）
● 是自行车或机械工程领域应用的理想配件
● 适配所有的大号母扣

打开方式：　　　　　　取决于母扣部分
重量：　　　　　　　　9 g
直径 (Ø高度):　　　　　17,3 mm; 8,6 mm (不含螺杆长度)
打孔直径：　　　　　　5,0 mm
螺杆长度：　　　　　　17,3 mm
材质：　　　　　　　　铝, 钢（镀锌）
静态受力：　　　　　　60 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　螺纹
适用面料厚度：　　　　17,0 mm

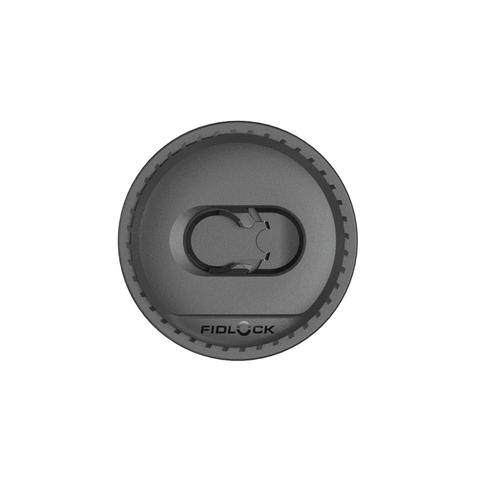

SNAP female M inset screw
SNAP中号内嵌螺丝母扣

● 平面集成 - 表面上没有突出的元素
● 内嵌凹槽扣锁机制
● 扣具穿过面料上的开孔（建议开孔直径36mm），用螺丝环拧紧
● 此款母扣适配所有的中号公扣

打开方式：　　　　　　横向滑动
重量：　　　　　　　　ca,15 g
尺寸：                             50 mm (Ø螺丝环)
直径 (Ø高度):　　　　　45,0 mm; 13 mm
打孔直径：　　　　　　36,0 mm
材质：　　　　　　　　PA66GF15，不锈钢（磁化）
静态受力：　　　　　　30 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　螺丝环 (包含在内)
组装工具：　　　　　　前面: TOOL 31；
　　　　　　　　　　　后面: TOOL 3

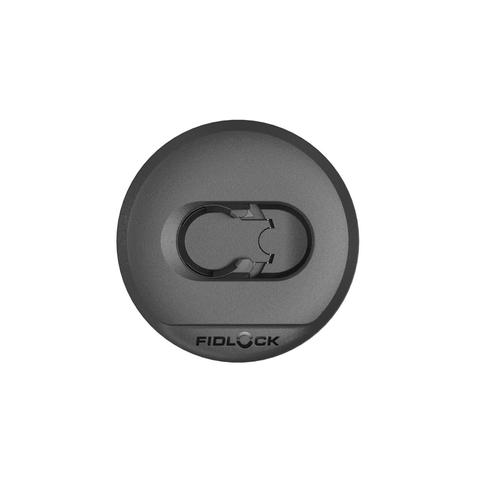

SNAP female M inset anchor
SNAP中号内嵌锚定螺栓母扣

● 平面集成 - 表面上没有突出的元素
● 内嵌凹槽扣锁机制
● 拧入厚材料，例如：木材（建议开孔直径40mm）
● 如果需要，螺栓组件和锚附加组件可以在组装后拧开和拆卸
● 此款母扣适配所有的中号公扣

打开方式：　　　　　　横向滑动
重量：　　　　　　　　ca,14 g
尺寸：                             40 mm (螺栓直径Ø)
直径 (Ø高度):　　　　　45,0 mm; 13,7 mm(缩回状态下 & 含锚定螺栓)
材质：　　　　　　　　PA66GF15，不锈钢（磁化）
静态受力：　　　　　　30 kg
颜色：　　　　　　　　黑色
装配：　　　　　　　　螺纹转, 锚定螺栓 (包含在内)
组装工具：　　　　　　TOOL 31
