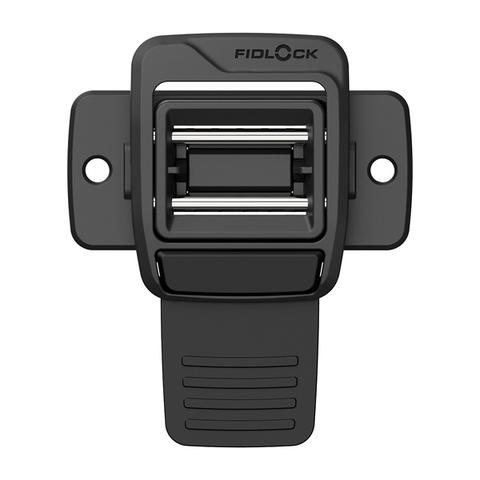

PINCLIP M
PINCLIP中号

● 坚固、几乎无间隙和无噪音的紧固，直观易用
● 带大拉手，方便快速打开
● 扣用铆钉或螺丝安装（交货时不含）
● 是具有挑战性的应用的理想选择，例如将设备安装在移动物体中或连接箱包

打开方式：　　　　   拉开
重量：　　　　　　   26 g
尺寸(长×宽×高)：　   母扣: 71,0 (包含拉手) × 59,4 × 12,3 mm
　　　　　　　　　   公扣: 18,2 × 59,4 × 10,2 mm
材质：　　　　　　   PA66GF30, PA66GF15, PA6, 不锈钢 (镀锌), 硅胶
静态受力：　　　　   100 kg
颜色：　　　　　　   黑色
装配：　　　　　　   铆钉或螺丝（交货时不含）

注意
本品不适合用于人身安全设备。

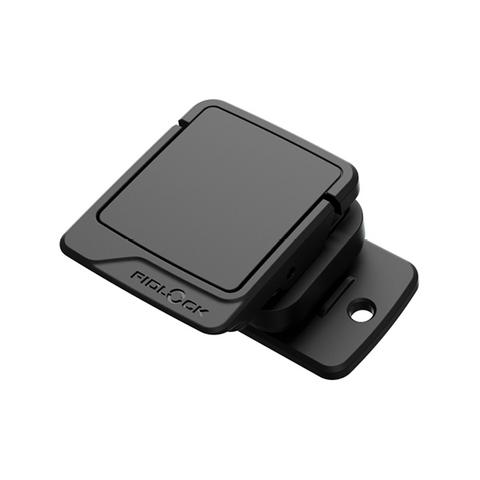

PINCLIP M integrated
PINCLIP中号（嵌入式）

● 坚固、几乎无间隙和无噪音的紧固，直观易用
● 嵌入在平面内的版本
● 没有干扰性的凸起——扣件扣合时，手柄会自动扣回
● 是应用于移动物体或需要平坦表面的产品的理想选择，例如电动自行车的电池或储物盖。

打开方式：　　　　　翻转手柄
重量：　　　　　　　27 g
尺寸(长×宽×高)：　   母扣: 59,4 × 29,2 × 12,3 mm
　　　　　　　　　   公扣: 43,6 × 35,8 × 14,0 mm
材质：　　　　　　   PA66GF, PA6, 不锈钢 (镀锌)
静态受力：　　　　   100 kg
颜色：　　　　　　   黑色
装配：　　　　　　   铆钉或螺丝（交货时不含），嵌入式安装

注意
本品不适合用于人身安全设备。

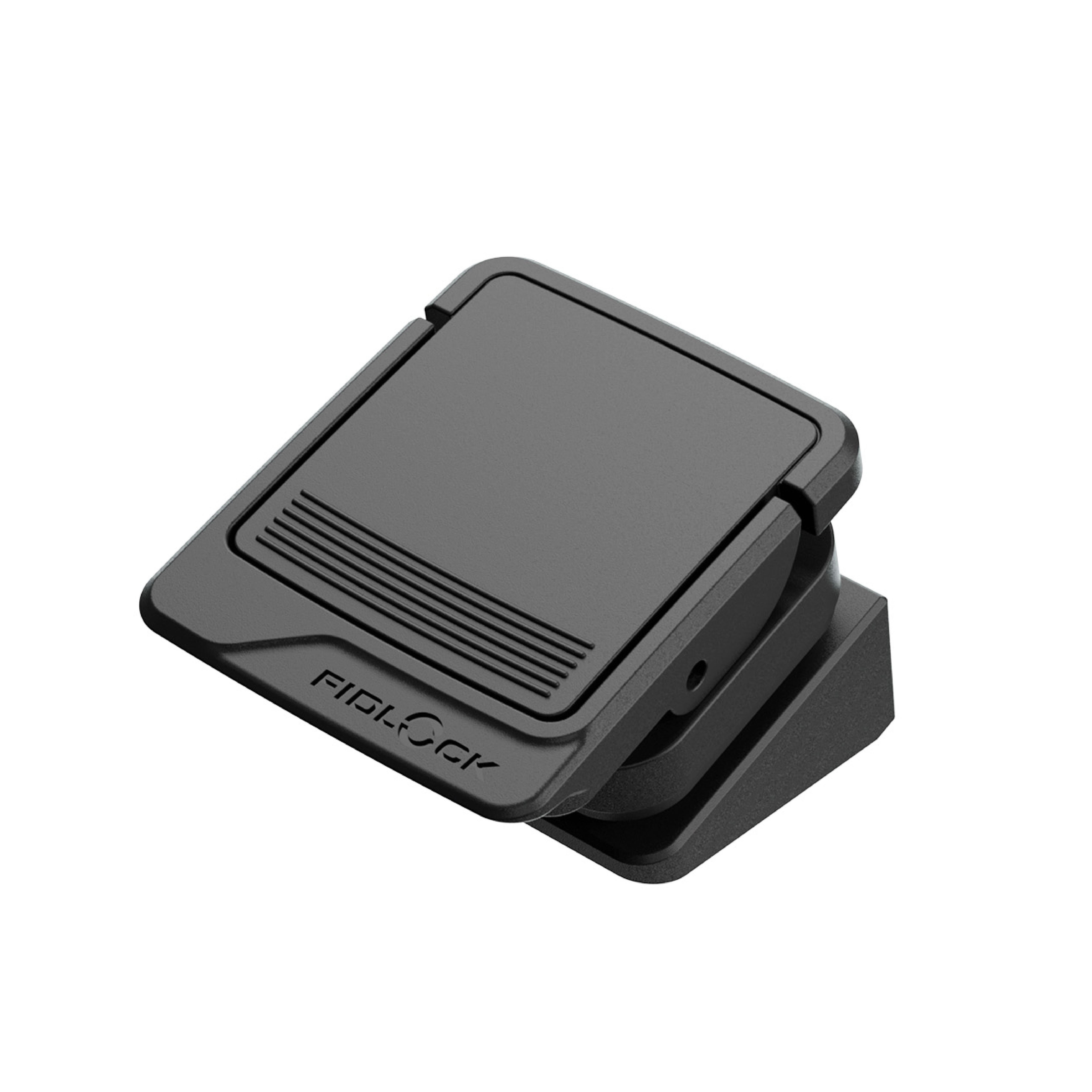

PINCLIP M integrated vertical
PINCLIP中号立式（嵌入式）

● 坚固、几乎无间隙和无噪音的紧固，直观易用
● 嵌入在平面内的版本
● 没有干扰性的凸起——扣件扣合时，手柄会自动扣回
● 是应用于移动物体或需要平坦表面的产品的理想选择，例如电动自行车的电池或储物盖。

打开方式：　　　　　翻转手柄
重量：　　　　　　　16 g
尺寸(长×宽×高)：　   母扣: 38,6 × 29,8 × 24,7 mm
　　　　　　　　　   公扣: 43,6 × 35,8 × 14,0 mm
材质：　　　　　　   PA66GF30, PA66GF15, PA6, 不锈钢 (镀锌)
静态受力：　　　　   55 kg
颜色：　　　　　　   黑色
装配：　　　　　　  铆钉或螺丝（交货时不含）

注意
本品不适合用于人身安全设备。
